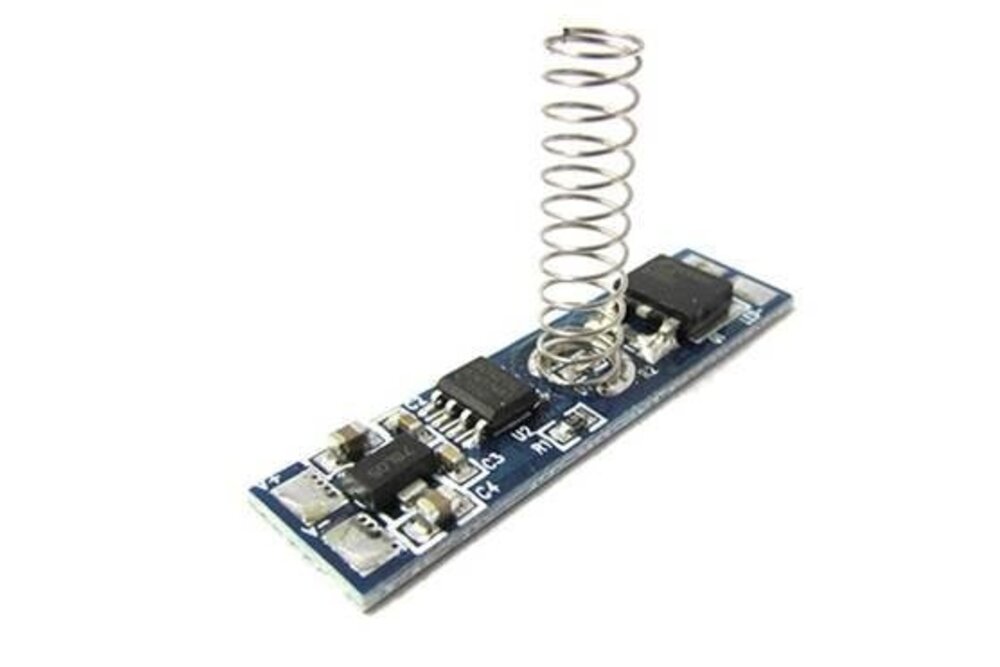

Berührungsdimmer für LED-Profil, 8A, 12-24V

Touch-Dimmer-Schalter für den Einbau in ein LED-Profil.
Dieser Berührungsdimmer kann unter der Kunststoffabdeckung (Abdeckung/Diffusor) eines LED-Profils montiert werden. Er schaltet die LED-Leiste mit einer einfachen Berührung der Abdeckung ein und aus.
Unsichtbar durch Abdeckung mit einer milchig-weißen Abdeckung. Der Berührungsdimmer hat eine Berührungsanzeige-LED auf der Platine.

Anschluss: Löten Sie die Gleichspannung von DC 12V bis 24V (CV-Konstantspannung) auf die linke Seite der Platine und die beiden Anschlusskabel der weißen LED-Leiste auf die andere Seite.

Die berührungsempfindliche Feder auf der Platine kann bei niedrigeren Profilen teilweise zusammengedrückt und bei sehr geringem Platzangebot eventuell teilweise gekürzt werden.


- Eingangs- / Ausgangsspannung: DC 12V bis 24V (CV)- Adaptertyp: Typ CV konstante Spannung (wie alle unsere Adapter) mit fester Spannung von z.B. 12V oder 24V.


K ein Adapter Typ CC mit variabler Spannung und konstanter Spannung wie 150 mAh, 300 mAh, ... -Maximale Leistung: 8A (12V: 96W, 24V 192W)
- Abmessungen: 43 x 11 x 15 mm

MONTAGE-TIPP: Nach der Installation schalten Sie den Strom kurz aus und dann wieder ein. Dann führt der Dimmer eine neue Kalibrierung/Nullpunktmessung der (eingebauten) Umgebung durch. Wenn dies nicht geschieht, kann es den Anschein haben, dass der Dimmer nicht richtig funktioniert, weil er noch auf eine andere Umgebung ohne Umstellung kalibriert ist.

HINWEIS: Dies ist kein Adapter/Stromversorgung. Sie benötigen weiterhin einen 12- oder 24-Volt-Adapter mit diesem Dimmer.
