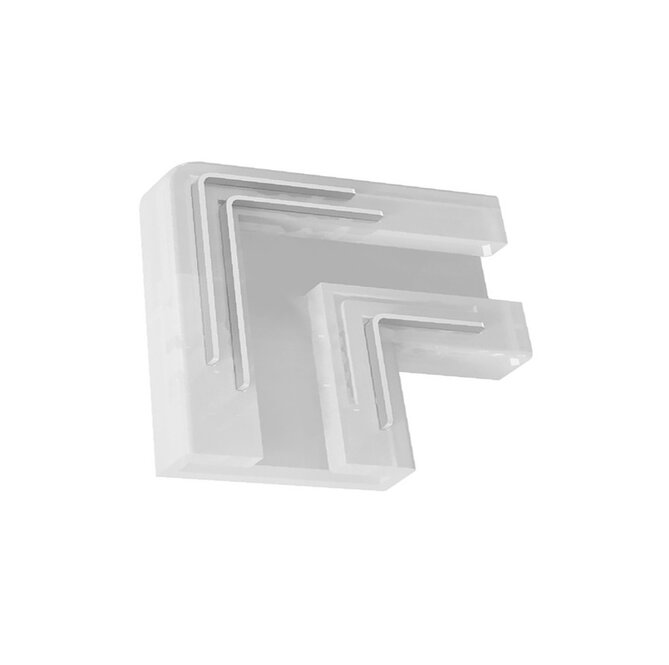

L-Steckverbinder für 3-polige 10mm COB Dual White CCT LED-Streifen, lötfrei

Verwenden Sie diesen Verbinder, um zwei weiße Dual White LED-Streifen in einem 90°-Winkel miteinander zu verbinden. Geeignet für 10mm breite COB Dual White LED-Streifen mit 3 Kontakten.
Nicht geeignet für SMD2216/2835/3014 Dual White CCT Streifen!

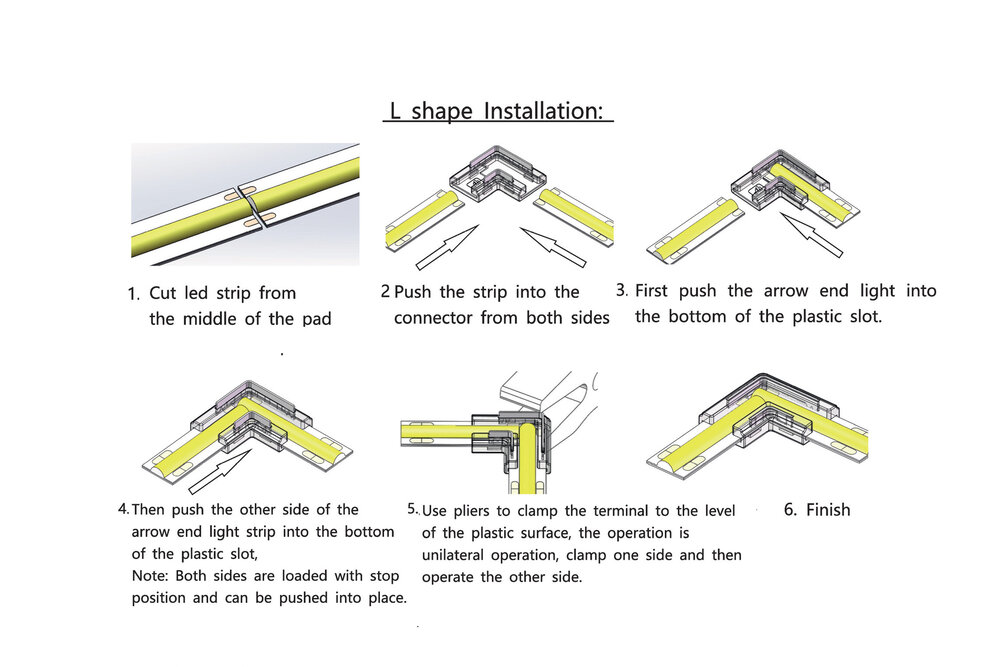

Stecken Sie die beiden LED-Streifen auf je einer Seite des Verbinders ein und drücken Sie die vertikalen Metallverbindungsplatten oben am Verbinder mit einer Zange einzeln in den LED-Streifen.
WICHTIG: Dieser Vorgang kann nur einmal durchgeführt werden. Achten Sie also darauf, dass die Plus- und Minusseiten der beiden Streifen auf der gleichen Seite liegen, bevor Sie beginnen.

Wenn der LED-Streifen z. B. die Schutzart IP65 hat, entfernen Sie vorsichtig einen Teil der Silikonschutzschicht mit einem scharfen Messer und schieben Sie die abisolierten Kupferkontakte des Streifens in den Stecker. Es ist jedoch nicht zwingend erforderlich, diese Verbinder auf die Kupferkontakte zu drücken, dies kann auch auf dem weißen Teil des Streifens geschehen, da der Kupferstreifen auch unter diesem verläuft.

Achtung!

• Nur geeignet für die 10mm IP20/IP65 COB dual white LED Streifen.

• Berücksichtigen Sie immer die zusätzliche Breite des Steckers, wenn Sie ein Profil verwenden.
• Über diesen Verbinder dürfen maximal 6 A fließen.
• Dies ist ein PCB-zu-PCB-Verbinder, siehe verwandte Produkte, wenn Sie einen Verbinder suchen, bei dem der Verbinder auf einer Seite des LED-Streifens angebracht ist und die andere Seite zum Klemmen von Draht geeignet ist.
• Einmalige Verwendung.

Größe des Steckers:

11.5mm x 18.8mm x 4.9mm ( B x L x H )
Die Höhe beträgt 3,7 mm nach dem Drücken der Metallverbinder.
