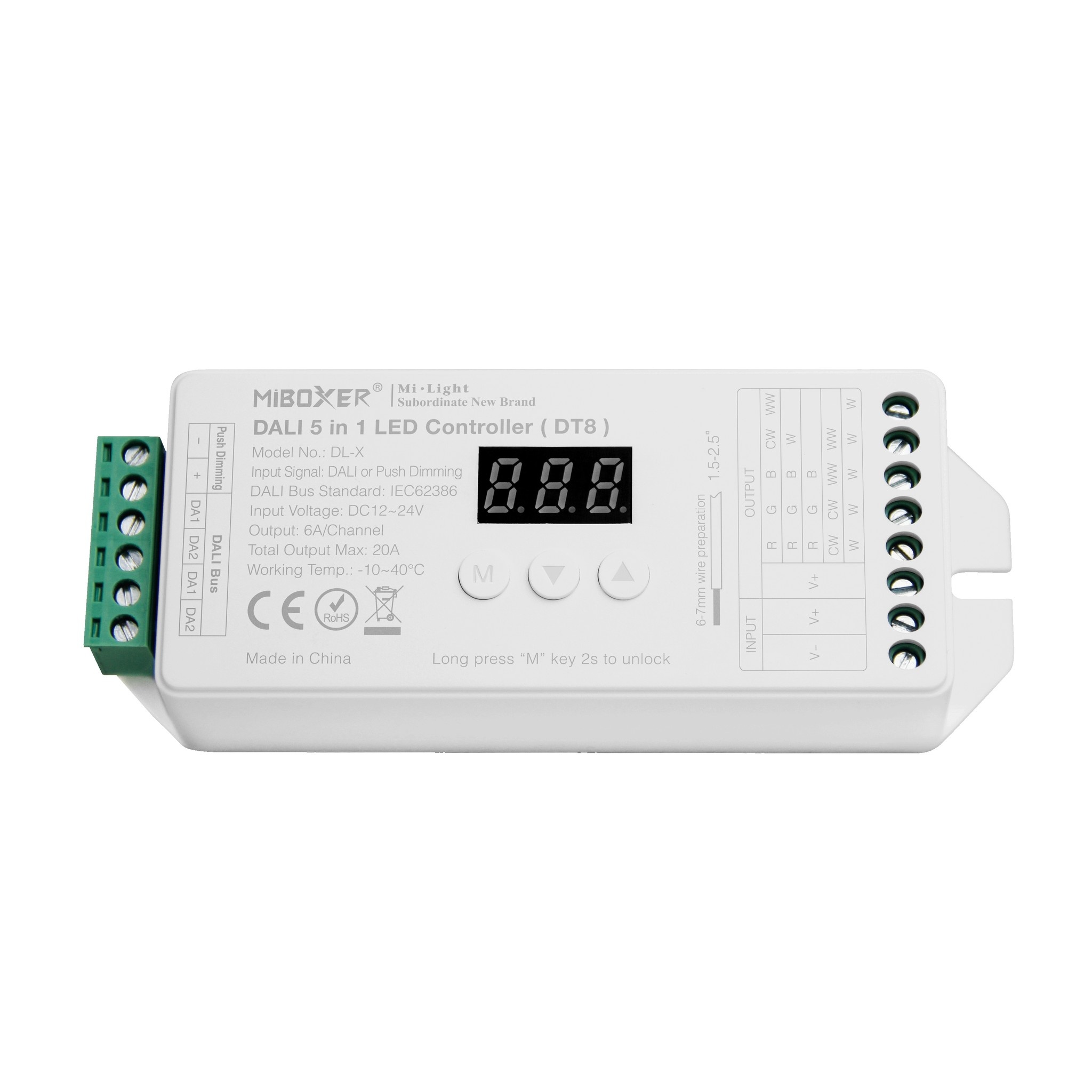

DALI DL-X DT8 5 in 1 Einfarbig/Dual White/RGB/RGBW/RGB+CCT Dali-Controller 5x6A

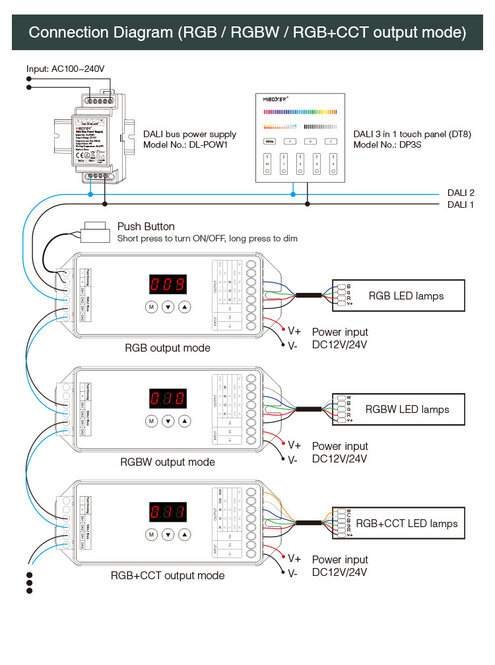

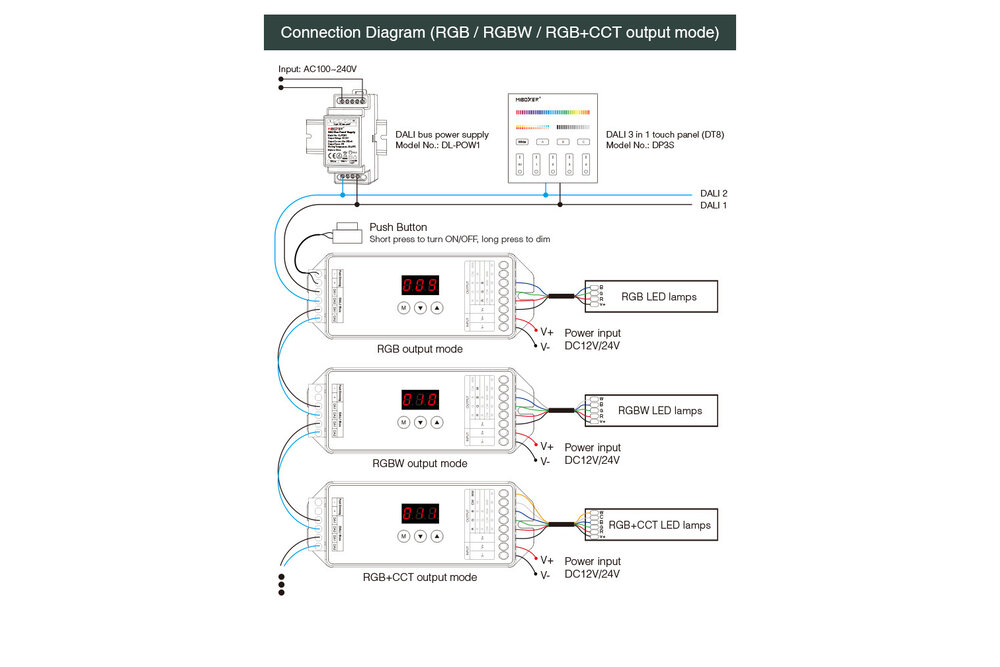

Der neueste Dali 5 in 1 LED-Controller von MiLight, der das DT8-Protokoll unterstützt. Dieses Protokoll ermöglicht es, dass mehrere LED-Controller und Wandcontroller über eine einzige serielle Verbindung zusammenarbeiten können. Dadurch ist es möglich, komplexe Beleuchtungspläne auszuarbeiten und verschiedene Szenen zu erstellen. Sie müssen den LED-Controller für jeden LED-Streifen auf einfarbig/dualwhite/rgb/rgbw/rgb+cct einstellen. Halten Sie sich daher an den Schaltplan, der in der Anleitung angegeben ist, die Sie unten herunterladen können.

Sie können bis zu 64 LED-Streifensteuerungen oder Wandsteuerungen an einen DALI-Bus anschließen!

Wie funktioniert das?

Jedem DALI-Gerät muss eine eigene Adresse zugewiesen werden. Insgesamt können 64 Adressen an einem Bus vergeben werden. Dies kann eine Adresse von 000 bis 063 sein. Zusätzlich ist es möglich, insgesamt 16 Gruppen zu bilden. Dies wird in der Ziffernanzeige von C00 bis C15 angezeigt.

Beispiel für einen Dali-LED-Controller:

LED-Controller A, B und C haben die Adresse 001, 002 bzw. 003. Wanddimmer D hat die Adresse 004. Um Wanddimmer D zur Steuerung der LED-Controller zu verwenden, müssen Sie sowohl die LED-Controller als auch Wanddimmer D einer Gruppe zuordnen. In diesem Fall können Sie sich für die erste Gruppe C00 entscheiden. Sie können nun diesen Wanddimmer zur Steuerung der Gruppe verwenden.

Achtung! Dies ist nur ein DALI 8 LED Controller und funktioniert nur in Kombination mit DT8 Produkten. Für die Stromversorgung und die Kommunikation mit dem LED-Controller ist ein DALI-Bus-Netzteil erforderlich. Beide sind separat erhältlich.

Darüber hinaus benötigen Sie ein separates Netzteil, das Sie an den LED-Controller anschließen, der Ihren LED-Streifen mit Strom versorgt. Wählen Sie dieses entsprechend den Spezifikationen des zu verwendenden LED-Streifens.

Produktspezifikationen

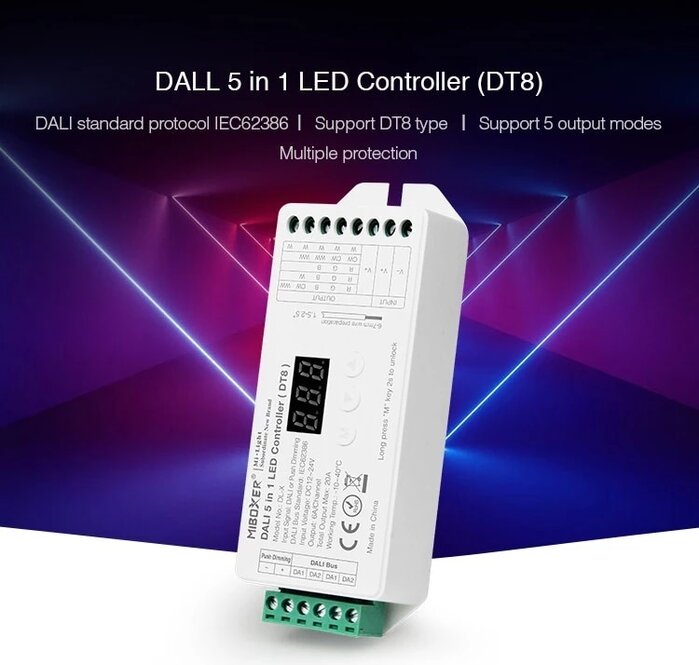

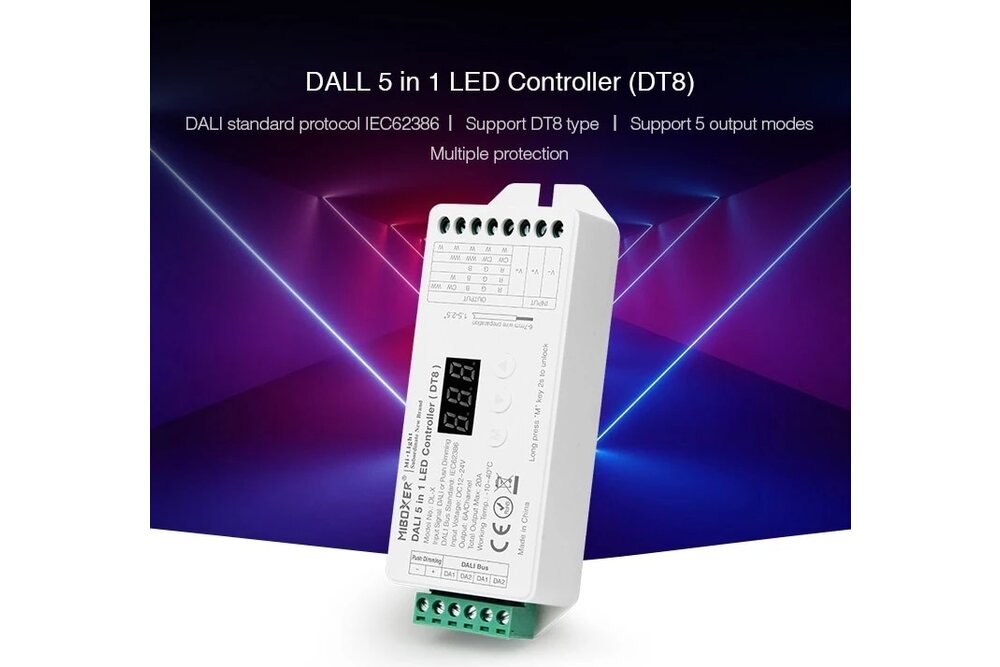

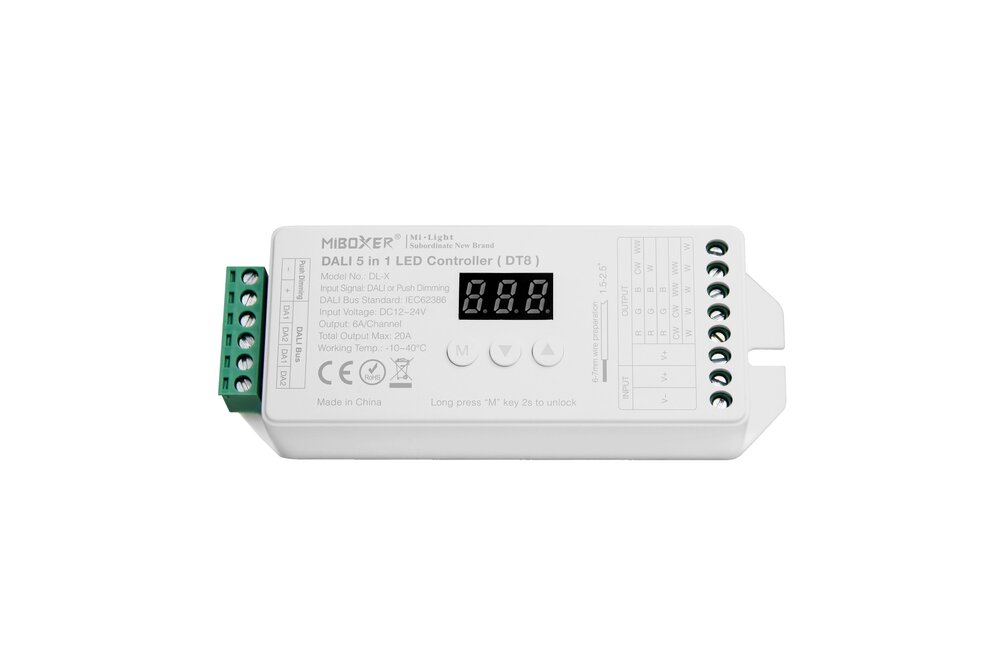

• Produktname: DALI 5 in 1 LED-Steuerung ( DT8 )
• Modell Nummer: DL-X
• Eingangssignal: DALI Signal / Push Dimming

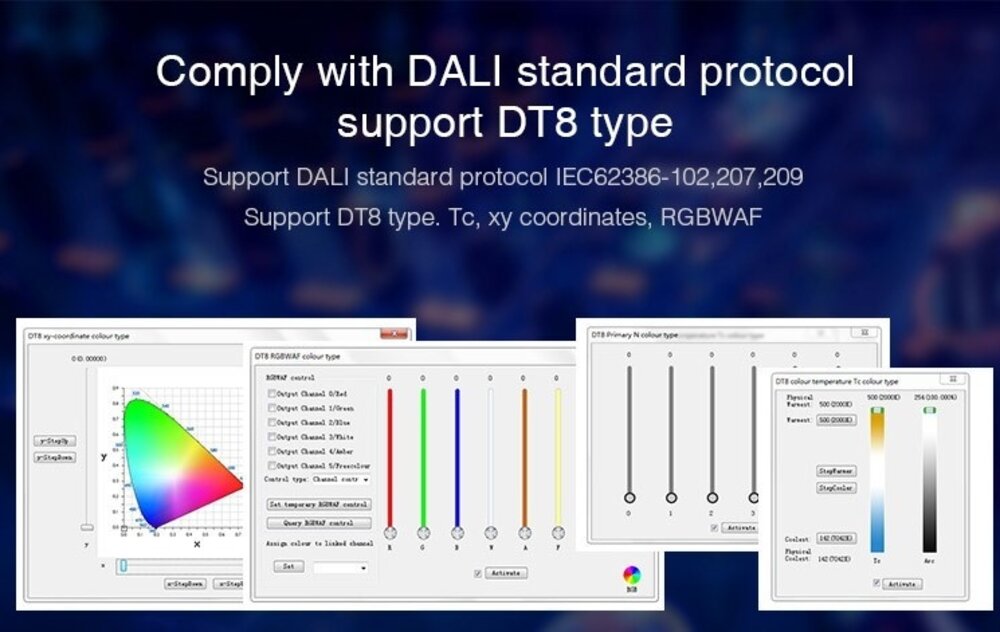

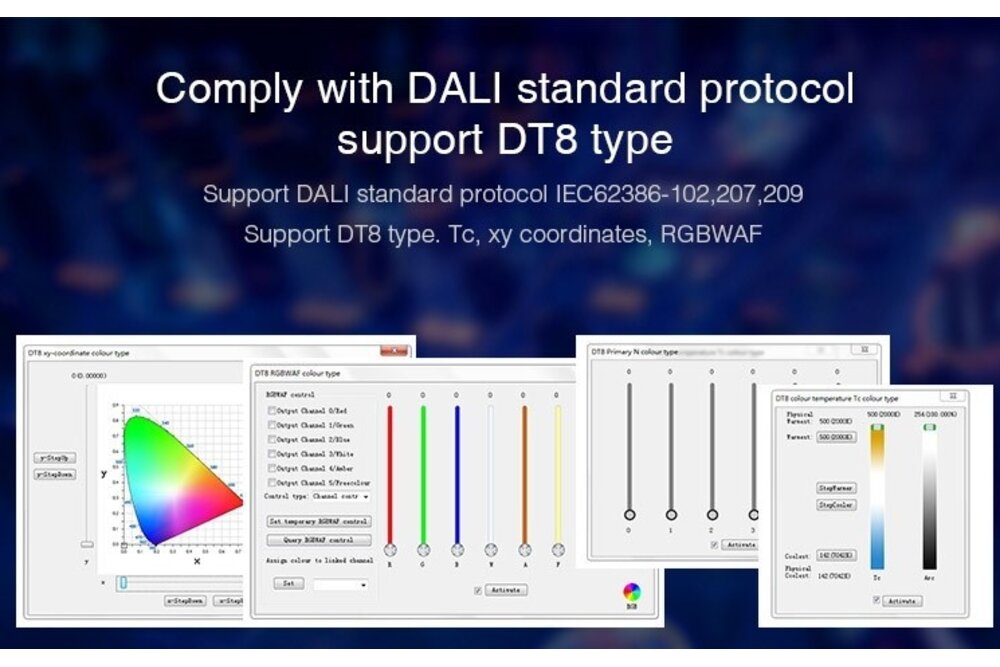

• DALI Bus Standard: IEC62386-102,207,209
• Eingangsspannung: DC12~24V
• Ausgang: 6A/Kanal
• Gesamtausgang Max: 20A
• Abmessungen LxBxH: 12x4,8x2,8 cm
• Betriebstemperaturbereich: -10~40°C

Andere technische Merkmale:

• Unterstützt die Ausgabemodi einfarbig, zweifarbig weiß/CCT, RGB, RGBW und RGB+CCT.

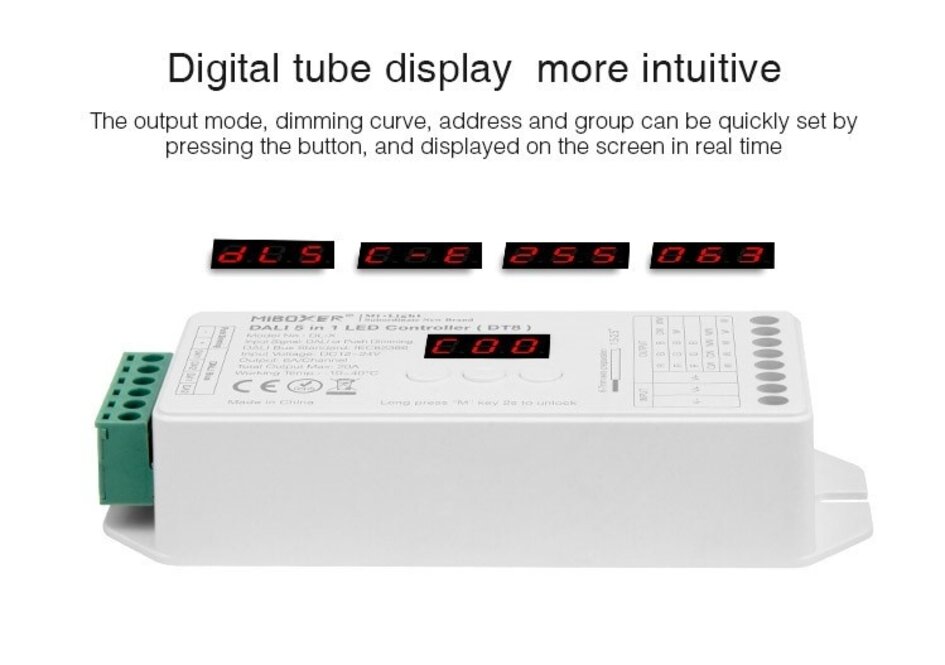

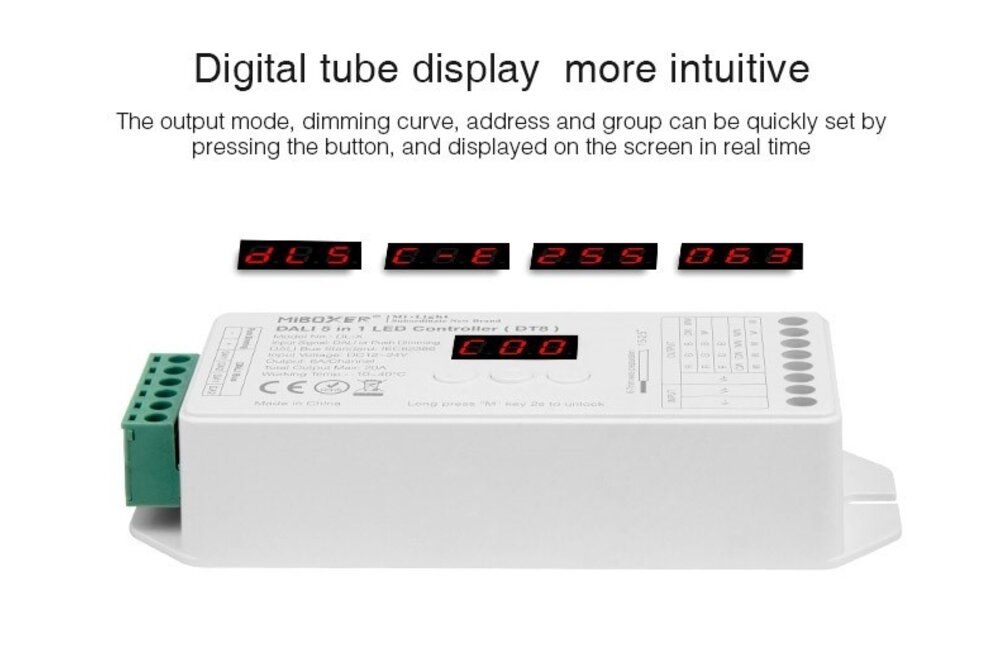

• Verfügt über ein digitales Display zur Anzeige der Adresse und der Gruppierungsinformationen. Die Funktionseinstellung ist einfach und schnell.

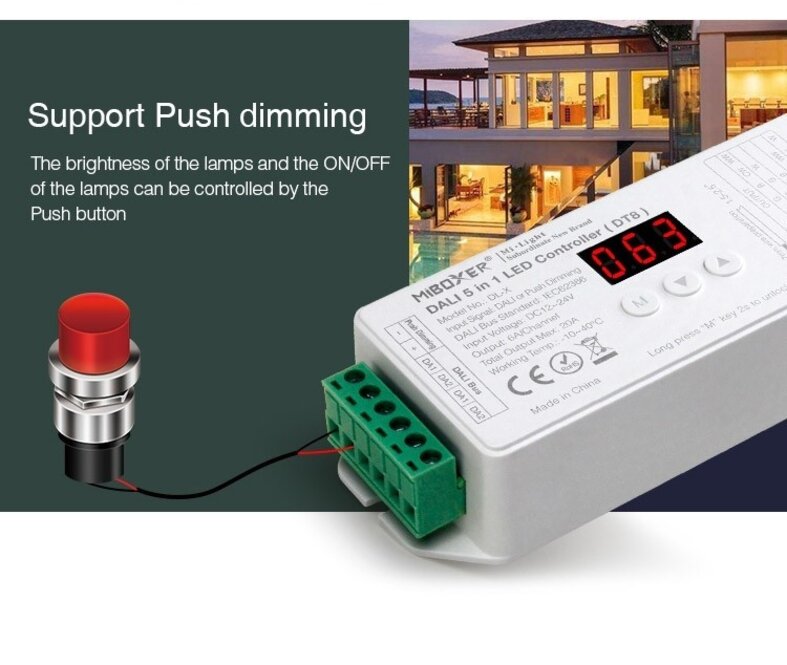

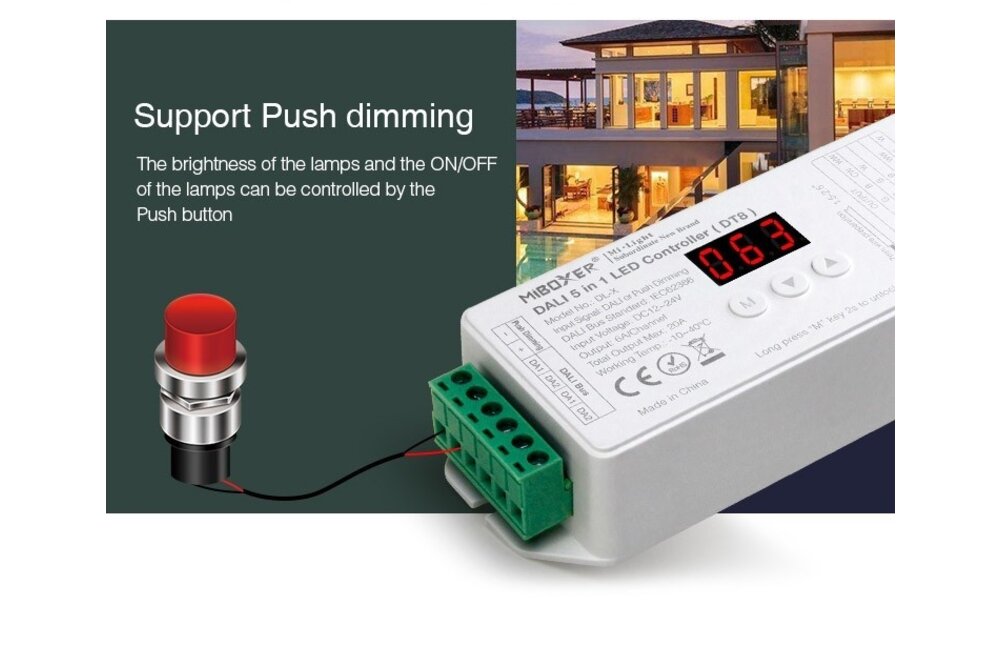

• Helligkeitsregelung und Ein-/Ausschalten über Drucktaste möglich.

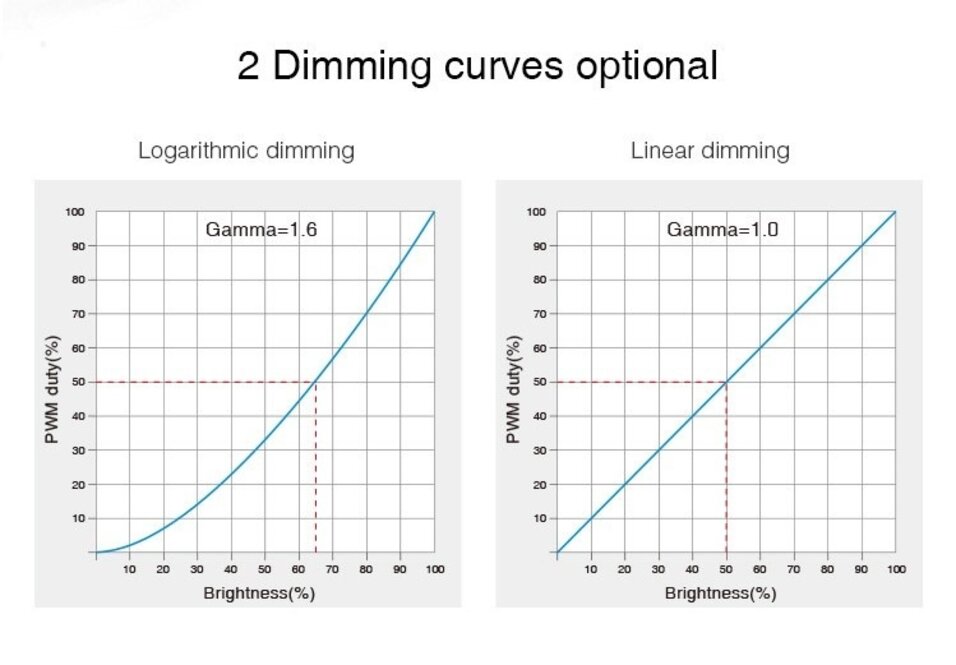

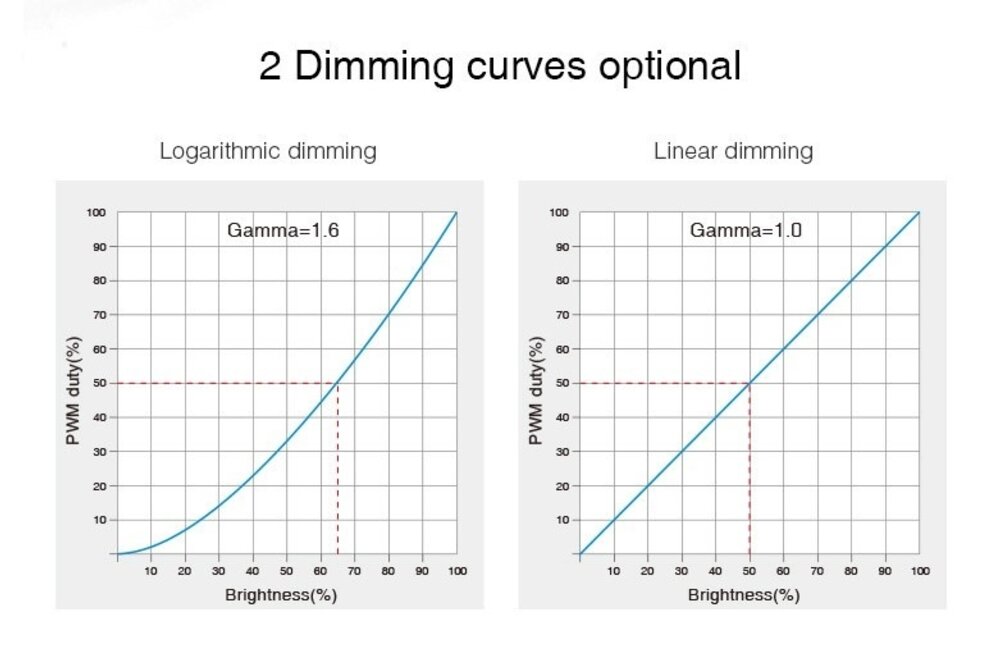

• Wahlweise logarithmische oder lineare Dimmkurve.
• Schutz gegen Rückwärtsfahren.
• Geschützt gegen Kurzschluss, Überspannung und Überlast.

Laden Sie hier das Handbuch herunter, um weitere Informationen und Tipps zu Betrieb und Anschluss zu erhalten.
