COB Kupplungsstecker für 3-polige 10mm Dual White CCT LED Streifen, lötfrei

Wichtig: Bevor Sie die Metallstifte des Verbinders drücken, achten Sie bitte auf die Polarität (Plus und Minus) der 2 LED-Streifen. Der Verbinder ist für den einmaligen Gebrauch, nach dem Drücken der Stifte wird er sich nicht mehr lösen.

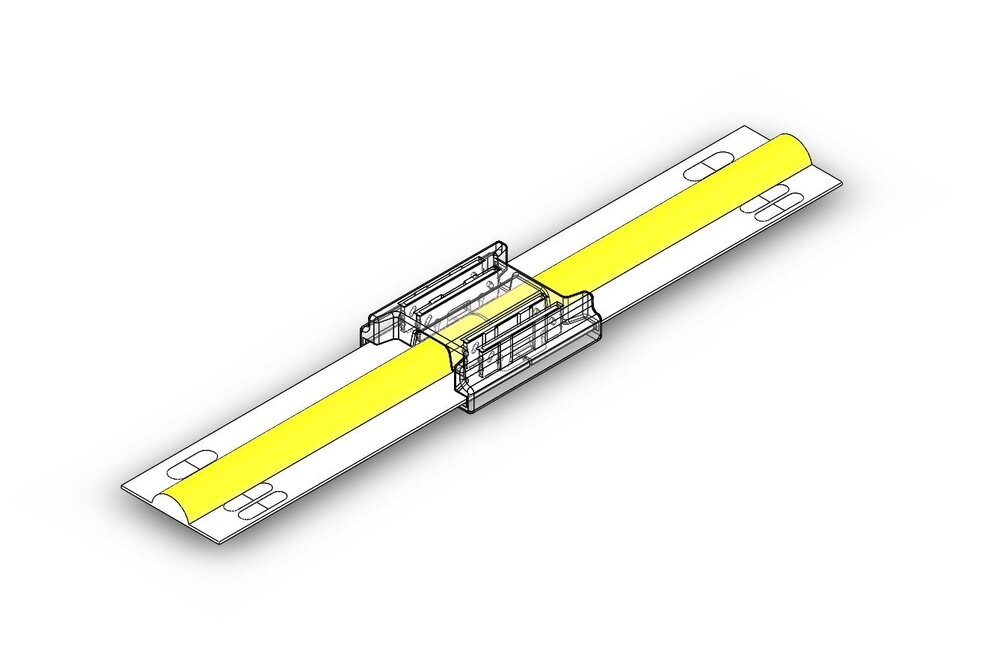

Sie verwenden diesen Stecker, um zwei Dual White LED-Streifen zu verlängern.
Geeignet für Typ COB Dual White LED Streifen 10mm breit mit 3 Kontakten.
Nicht geeignet für SMD2216/2835/3014 Dual White CCT Streifen!

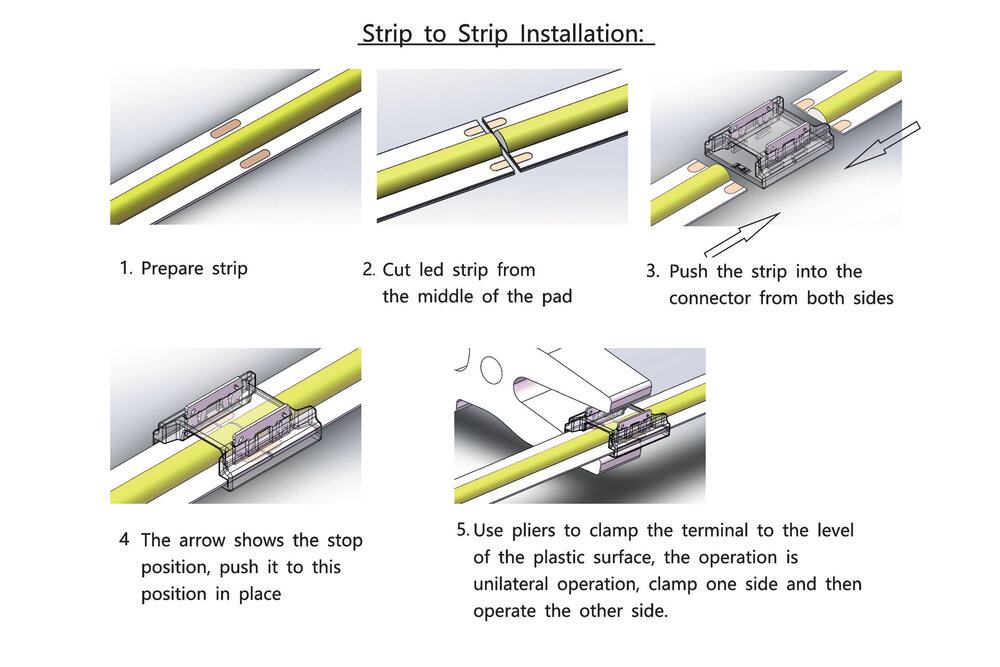

Legen Siebeide Teile der LED-Streifen auf je einer Seite des Verbinders ein und drücken Sie die vertikalen Metallverbindungsplatten oben am Verbinder nacheinander mit einer Zange in den LED-Streifen.

Wenn der LED-Streifen z.B. die Schutzart IP65 hat, entfernen Sie vorsichtig mit einem scharfen Messer einen Teil der schützenden Silikonschicht und schieben Sie die abisolierten Kupferkontakte des Streifens in den Verbinder. Es ist jedoch nicht zwingend erforderlich, diese Stecker auf die Kupferkontakte zu drücken, dies kann auch auf dem weißen Teil des Streifens geschehen, da der Kupferstreifen auch unter diesem verläuft.

Achtung!

• Nur geeignet für die 10mm IP20/IP65 COB Dual White LED Streifen.

• Berücksichtigen Sie bei der Verwendung eines Profils immer die zusätzliche Breite des Steckers.
• Über diesen Verbinder dürfen maximal 6A fließen.
• Dies ist ein PCB-zu-PCB-Verbinder, siehe verwandte Produkte, wenn Sie einen Verbinder suchen, bei dem der Verbinder auf einer Seite des LED-Streifens angebracht ist und die andere Seite zum Klemmen von Draht geeignet ist.
• Einmalige Verwendung.

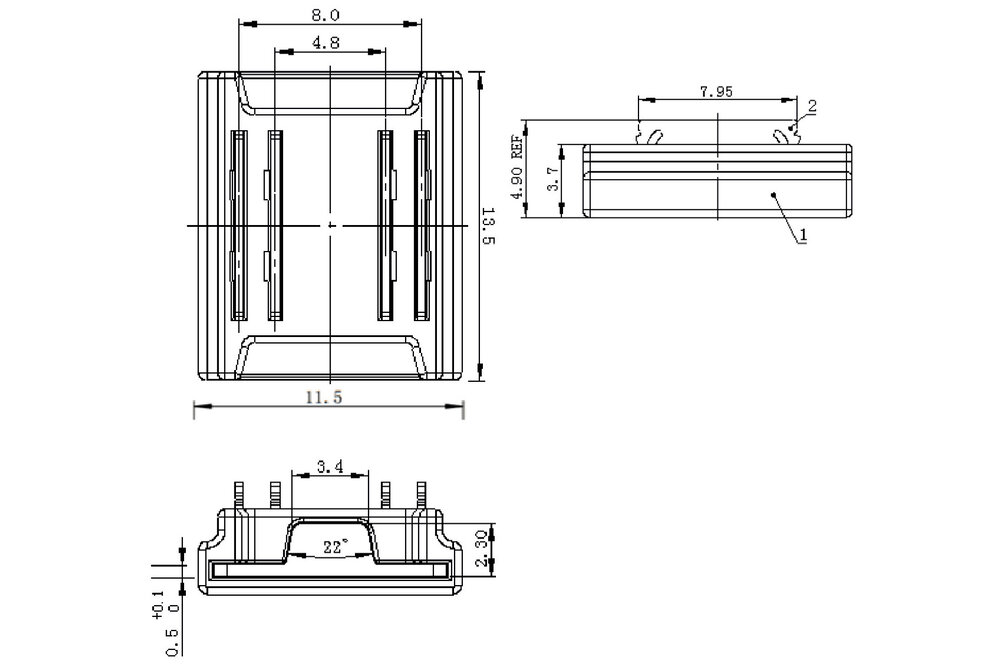

Größe des Steckers:

11.5mm x 13.5mm x 4.9mm ( B x L x H )
Die Höhe beträgt 3,7 mm nach dem Drücken der Metallverbinder.
