Flexibler Anschluss für COB Dual White CCT Led Strips | Lötfrei

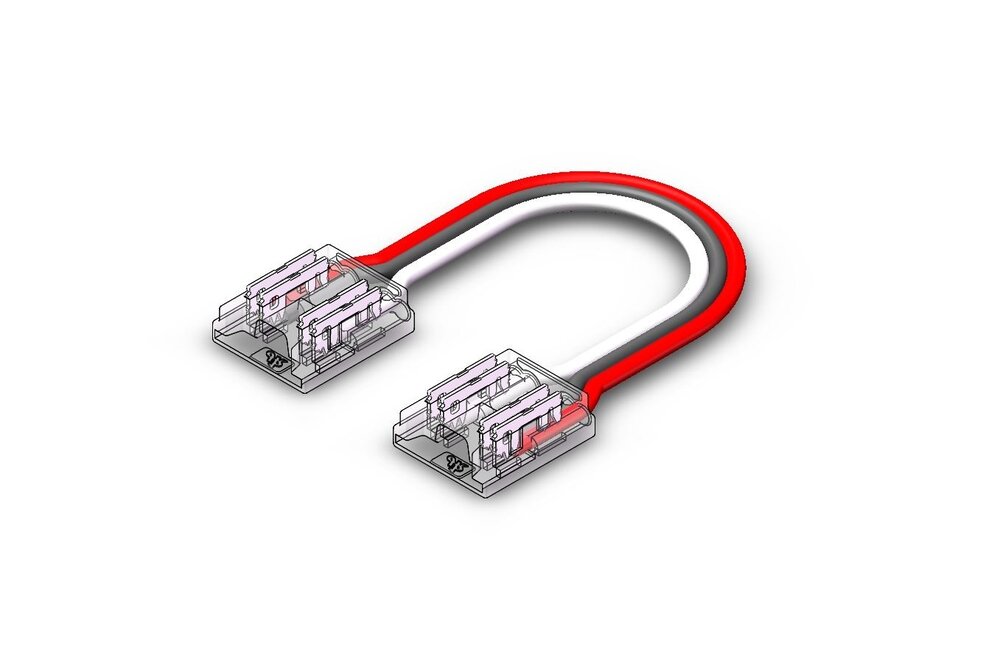

Verwenden Sie diesen flexiblen Anschluss, um zwei Dual White White LED-Streifen zu verlängern oder in einem beliebigen Winkel ohne Löten. Geeignet für 10mm breite COB Dual White LED Streifen mit 3 Kontakten, nicht geeignet für SMD2216/2835/3014 Dual White CCT Streifen!

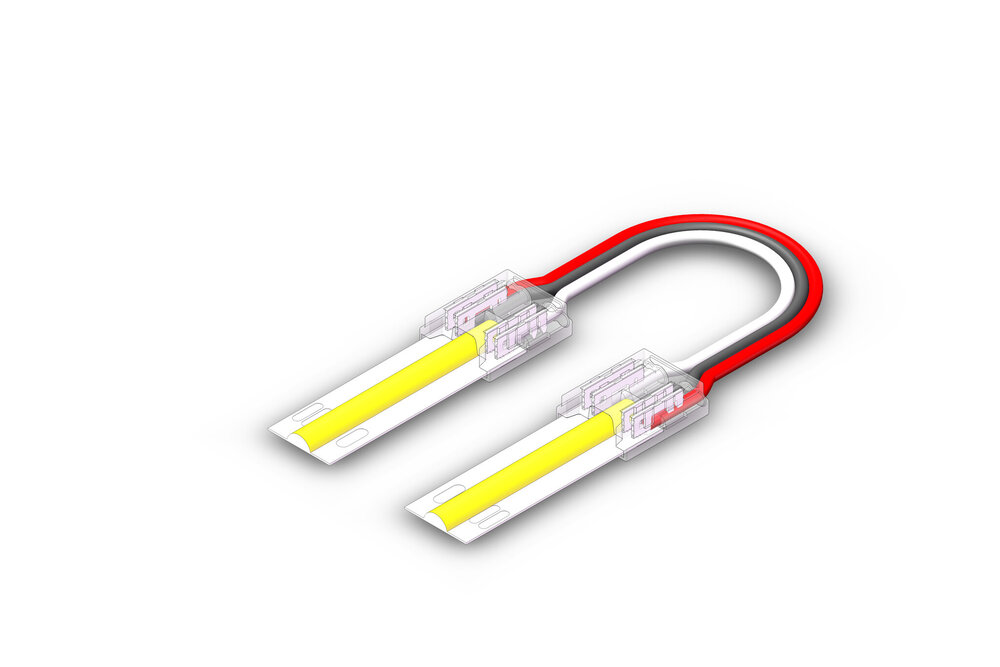

Stecken Sie die beiden LED-Streifen auf je einer Seite des Verbinders ein und drücken Sie die vertikalen Metallverbindungsplatten oben am Verbinder mit einer Zange einzeln in den LED-Streifen.
WICHTIG: Dies kann nur einmal gemacht werden, also stellen Sie sicher, dass die Plus- und Minusseiten der beiden Streifen auf der gleichen Seite sind, bevor Sie beginnen."

Hat der LED-Streifen beispielsweise die Schutzart IP65, entfernen Sie mit einem scharfen Messer vorsichtig einen Teil der schützenden Silikonschicht und schieben Sie die blanken Kupferkontakte des Streifens in den Anschluss. Es ist jedoch nicht zwingend erforderlich, diese Stecker auf die Kupferkontakte zu drücken, dies kann auch auf dem weißen Teil des Streifens geschehen, da der Kupferstreifen auch unter diesem verläuft.

Achtung!

• Nur geeignet für die 10mm IP20/IP65 COB Dual White LED Streifen.

• Berücksichtigen Sie bei der Verwendung eines Profils immer die zusätzliche Breite des Steckers.
• Über diesen Verbinder dürfen maximal 4A fließen.
• Dies ist ein PCB-zu-PCB-Verbinder. Schauen Sie sich verwandte Produkte an, wenn Sie einen Verbinder suchen, bei dem der Verbinder auf einer Seite des LED-Streifens angebracht ist und die andere Seite zum Klemmen von Draht geeignet ist.
• Einmalige Verwendung.

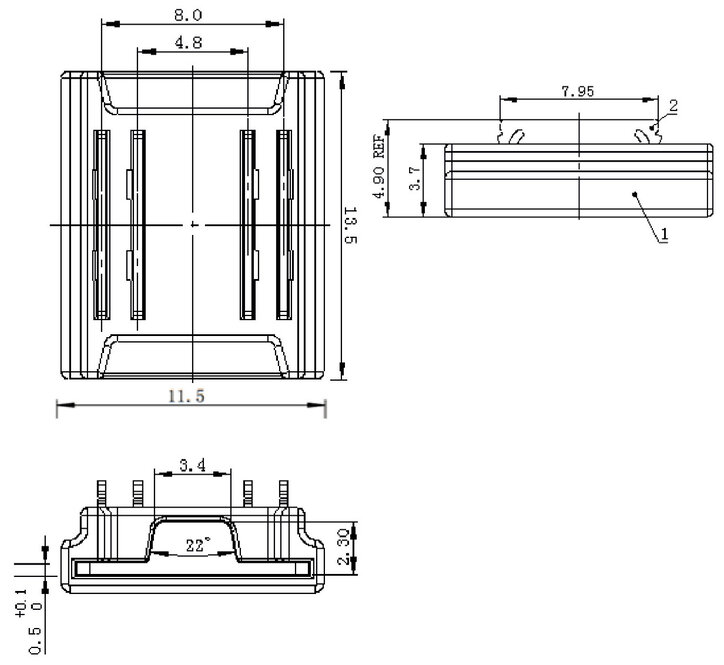

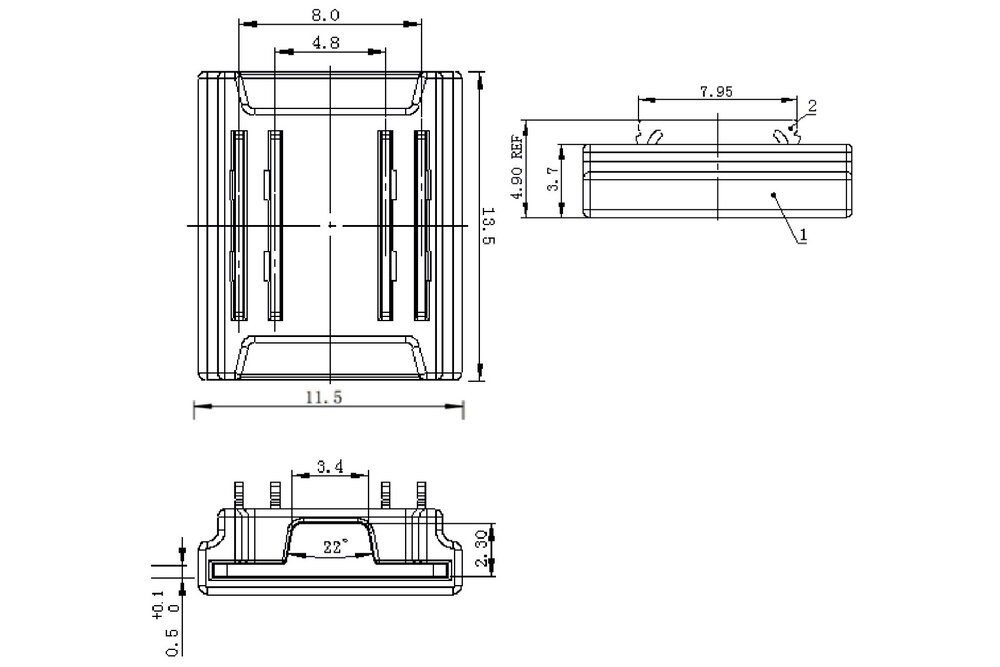

Größe des Steckers:

11.5mm x 13.5mm x 4.9mm ( B x L x H )

Die Höhe beträgt 3,7 mm nach dem Einpressen der Metallverbinder. Draht: 15CM, 22AWG
