Flexibler Anschluss für COB RGB+Dual White Led Strips | Lötfrei

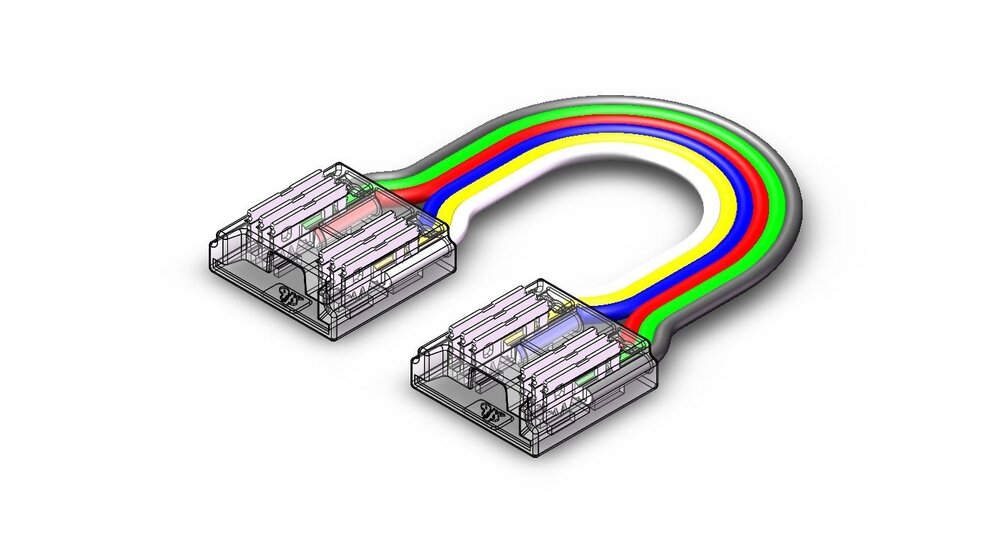

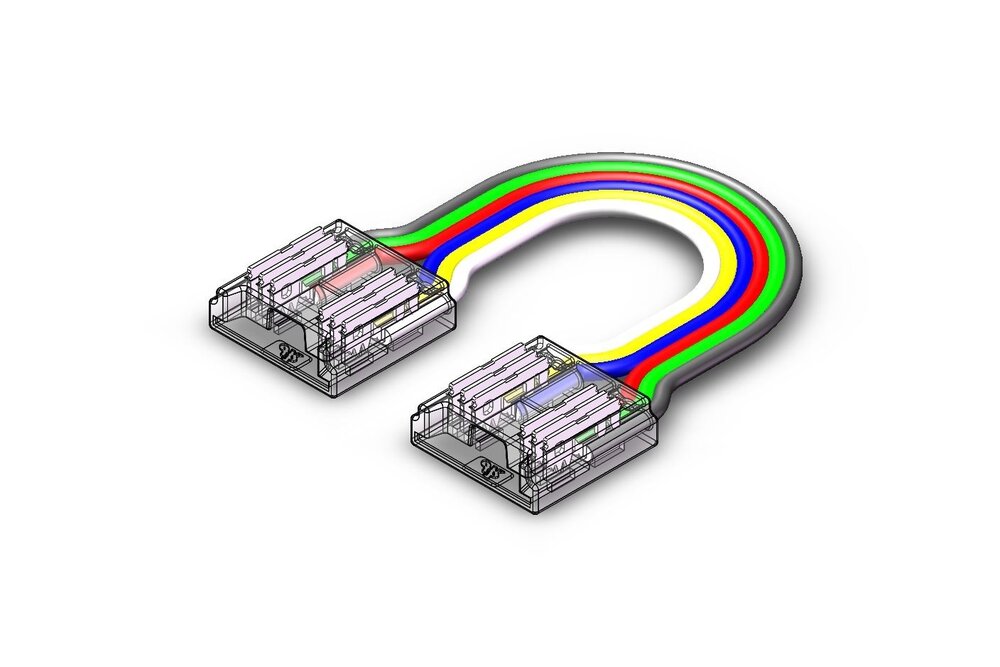

Verwenden Sie diesen flexiblen Anschluss, um zwei RGB+Dual White LED-Streifen ohne Löten zu verlängern oder in einen beliebigen Winkel zu bringen. Geeignet für 12mm breite COB Dual White LED Streifen mit 6 Kontakten, nicht geeignet für 5050 RGB+DualWhite PRIME Streifen!

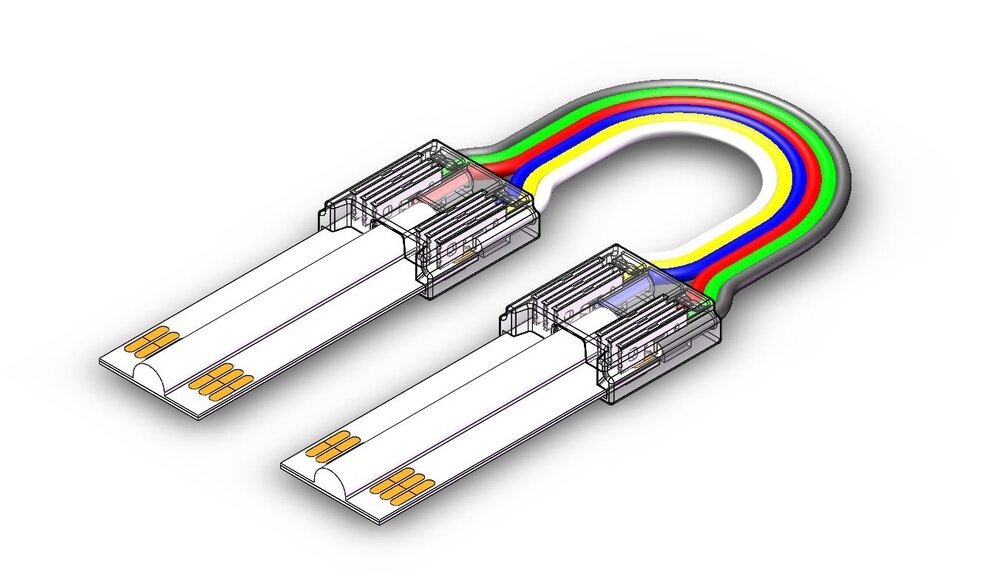

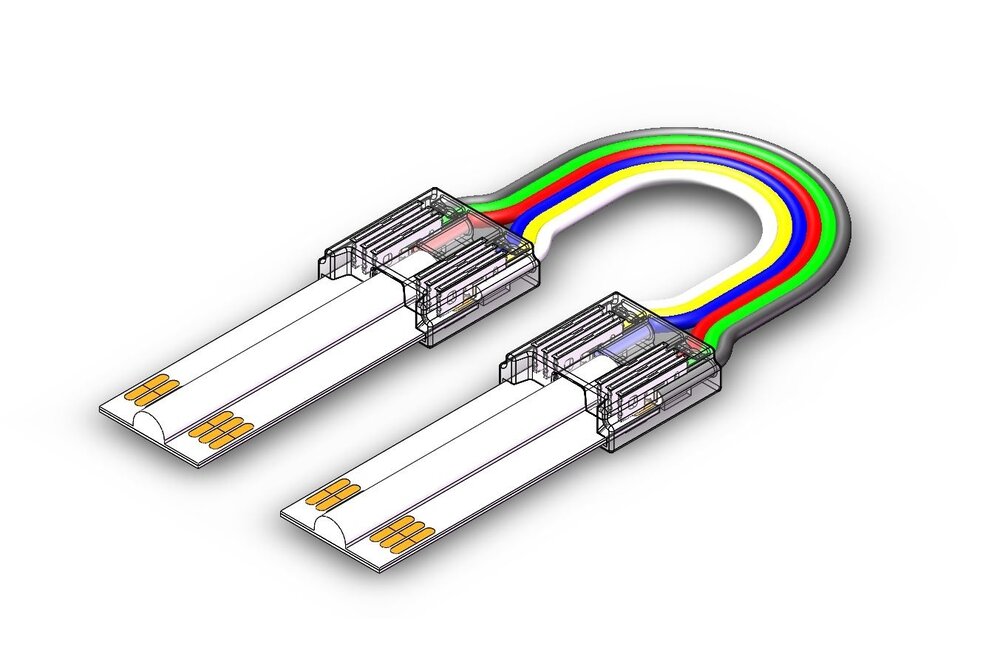

Legen Sie die beiden LED-Streifen auf je eine Seite des Verbinders und drücken Sie die vertikalen Metallverbindungsplatten oben am Verbinder mit einer Zange einzeln in den LED-Streifen.
WICHTIG: Dieser Vorgang kann nur einmal durchgeführt werden. Achten Sie also darauf, dass die Plus- und Minusseite der beiden Streifen auf der gleichen Seite liegen, bevor Sie beginnen.

Wenn der LED-Streifen z. B. die Schutzart IP65 hat, entfernen Sie vorsichtig einen Teil der Silikonschutzschicht mit einem scharfen Messer und schieben Sie die abisolierten Kupferkontakte des Streifens in den Stecker. Es ist jedoch nicht zwingend erforderlich, diese Verbinder auf die Kupferkontakte zu drücken, dies kann auch auf dem weißen Teil des Streifens geschehen, da der Kupferstreifen auch unter diesem verläuft.

Achtung!

• Nur geeignet für 12mm COB RGBCCT LED-Streifen. Nicht geeignet für unsere normalen LED-Streifen vom Typ 5050 mit 60/96 Leds pro Meter.
• Berücksichtigen Sie immer die zusätzliche Breite des Verbinders, wenn Sie ein Profil verwenden.
• Es dürfen maximal 4A über diesen Stecker laufen.
• Dies ist ein PCB-zu-PCB Verbinder, siehe verwandte Produkte, wenn Sie nach einem Verbinder suchen, bei dem der Verbinder auf einer Seite des LED-Streifens kommt und die andere Seite zum Klemmen von Draht geeignet ist.
• Einmalige Verwendung.

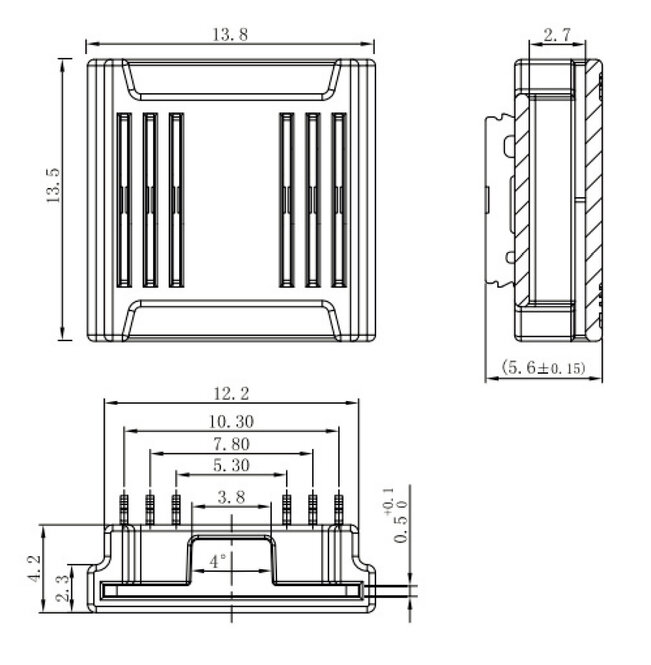

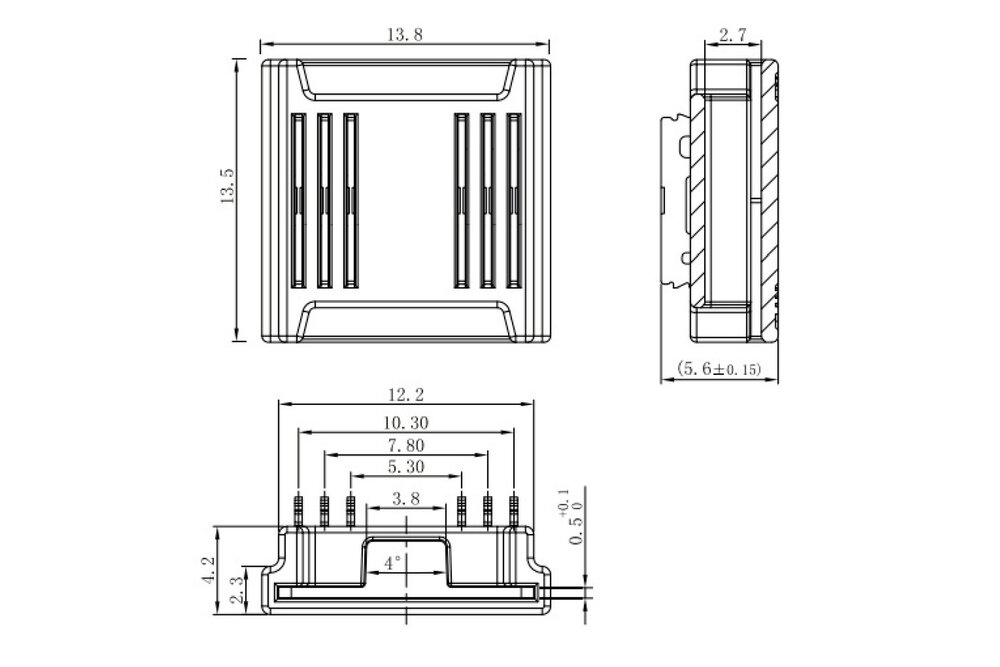

Größe des Steckers:

13.5mm x 13.8mm x 5.6mm (LxBxH) Höhe ist 4.2mm nach dem Drücken der Metallverbinder. Draht: 15CM, 24AWG
