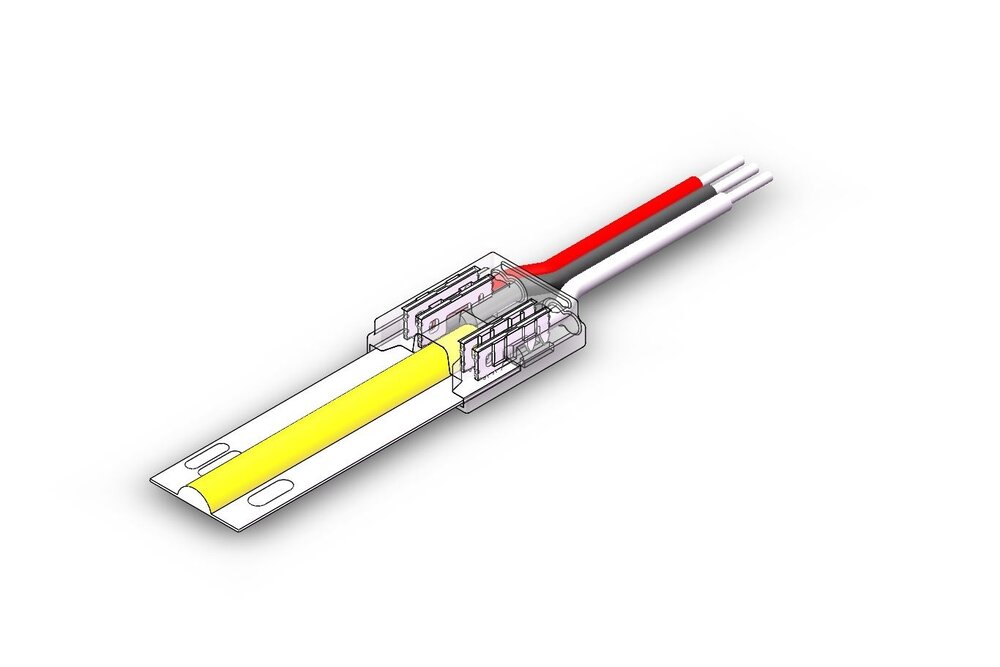

Stromanschluss für COB Dual White CCT Led Strips | Lötfrei

Stellen Sie mit diesem Pitgtail-Steckverbinder ohne Löten eine neue Stromversorgungsverbindung zu einem COB CCT Dual White led strip her. Geeignet für COB Dual White LED-Streifen mit 10mm Breite und 3 Kontakten, nicht geeignet für SMD2216/2835/3014 Dual White CCT-Streifen! Legen Siedie beiden Ledstrips auf je eine Seite des Verbinders und drücken Sie die vertikalen Metallverbindungsplatten am oberen Ende des Verbinders mit einer Zange nacheinander in den Ledstrip.

WICHTIG: Dieser Vorgang kann nur einmal durchgeführt werden, also vergewissern Sie sich, dass die Plus- und Minusseiten der beiden Streifen auf der gleichen Seite liegen, bevor Sie beginnen.

Wenn der LED-Streifen zum Beispiel die Schutzart IP65 hat, entfernen Sie vorsichtig einen Teil der Silikonschutzschicht mit einem scharfen Messer und schieben Sie die abisolierten Kupferkontakte des Streifens in den Anschluss. Es ist jedoch nicht zwingend erforderlich, diese Verbinder auf die Kupferkontakte zu drücken, dies kann auch auf dem weißen Teil des Streifens geschehen, da der Kupferstreifen auch unter diesem verläuft.

Achtung!

• Nur geeignet für die 10mm IP20/IP65 COB dual white LED Streifen.

• Berücksichtigen Sie immer die zusätzliche Breite des Steckers, wenn Sie ein Profil verwenden.
• Es dürfen maximal 4A über diesen Verbinder laufen.

• Einmaliger Gebrauch.
• Siehe verwandte Produkte für andere COB-Verbinder, wie Kupplungsverbinder, Winkelverbinder und Verbinder mit flexiblem Kabel.

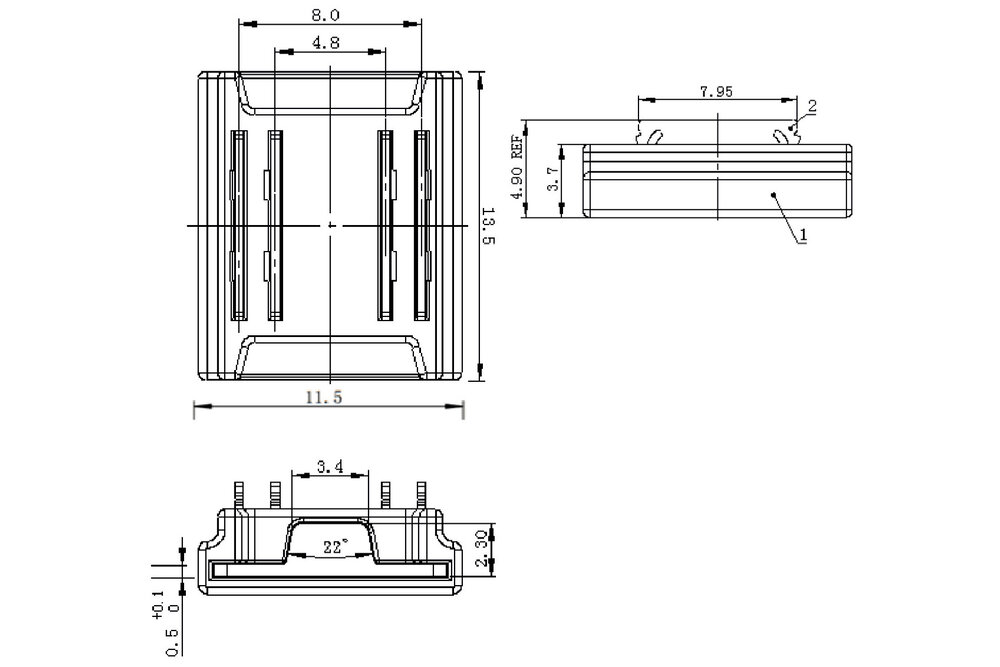

Größe des Steckers:

11.5mm x 13.5mm x 4.9mm ( B x L x H )

Die Höhe beträgt 3,7 mm nach dem Einpressen der Metallstecker. Draht: 15CM, 22AWG
