Stromanschluss für COB RGB+Dual White Led Strips | Lötfrei

"Wichtig: Dieser PCB-zu-Draht-Verbinder hat ein vormontiertes Kabel von 15cm. Bevor Sie die Metallverbindungsstifte drücken, können Sie dieses Kabel noch durch ein Flachkabel mit demselben Durchmesser ersetzen. Nach dem Pressen der Stifte (die sowohl durch die Leiste als auch durch das Kabel gehen) ist dies nicht mehr möglich."

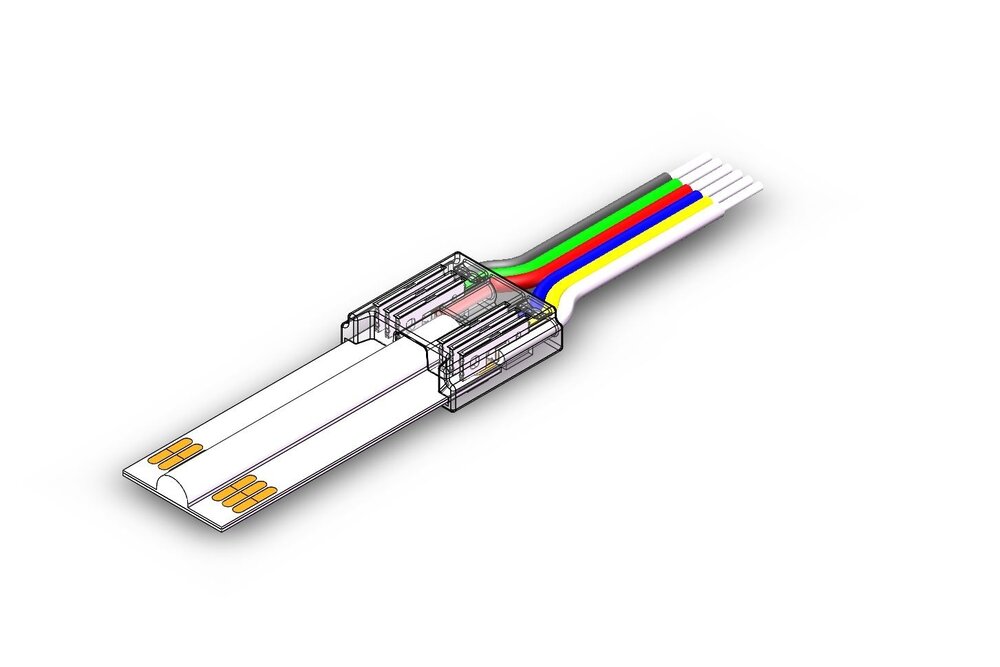

Verwenden Sie diesen Pitgtail-Stecker, um eine neue Stromverbindung zu einem COB RGB + Dual White led strip ohne Löten herzustellen. Geeignet für Typ COB Dual White Led Strips 12mm breit mit 6 Kontakten. Nicht geeignet für Typ 5050 RGB+DualWhite PRIME Streifen!

Legen Sie die beiden LED-Streifen auf je eine Seite des Verbinders und drücken Sie die vertikalen Metallverbindungsplatten am oberen Ende des Verbinders mit einer Zange nacheinander in den LED-Streifen.
WICHTIG: Dieser Vorgang kann nur einmal durchgeführt werden. Achten Sie also darauf, dass die Plus- und Minusseite der beiden Streifen auf der gleichen Seite liegen, bevor Sie beginnen.

Wenn der LED-Streifen z. B. die Schutzart IP65 hat, entfernen Sie vorsichtig einen Teil der Silikonschutzschicht mit einem scharfen Messer und schieben Sie die abisolierten Kupferkontakte des Streifens in den Stecker. Es ist jedoch nicht zwingend erforderlich, diese Stecker auf die Kupferkontakte zu drücken, dies kann auch auf dem weißen Teil des Streifens geschehen, da der Kupferstreifen auch unter diesem verläuft.

Achtung!

• Nur geeignet für 12mm COB RGBCCT LED-Streifen. Nicht geeignet für unsere normalen LED-Streifen vom Typ 5050 mit 60/96 Leds pro Meter.
• Berücksichtigen Sie immer die zusätzliche Breite des Steckers, wenn Sie ein Profil verwenden.
• Es dürfen maximal 4A über diesen Stecker laufen.
• Dies ist ein PCB-to-Wire Verbinder, siehe verwandte Produkte, wenn Sie nach einem Verbinder suchen, bei dem der Verbinder direkt mit den LED-Streifen verbunden ist.

• Das RGBCCT-Flachkabel, das wir online verkaufen, ist 20AWG und passt daher nicht in diesen Steckverbinder.
• Einmalige Verwendung.

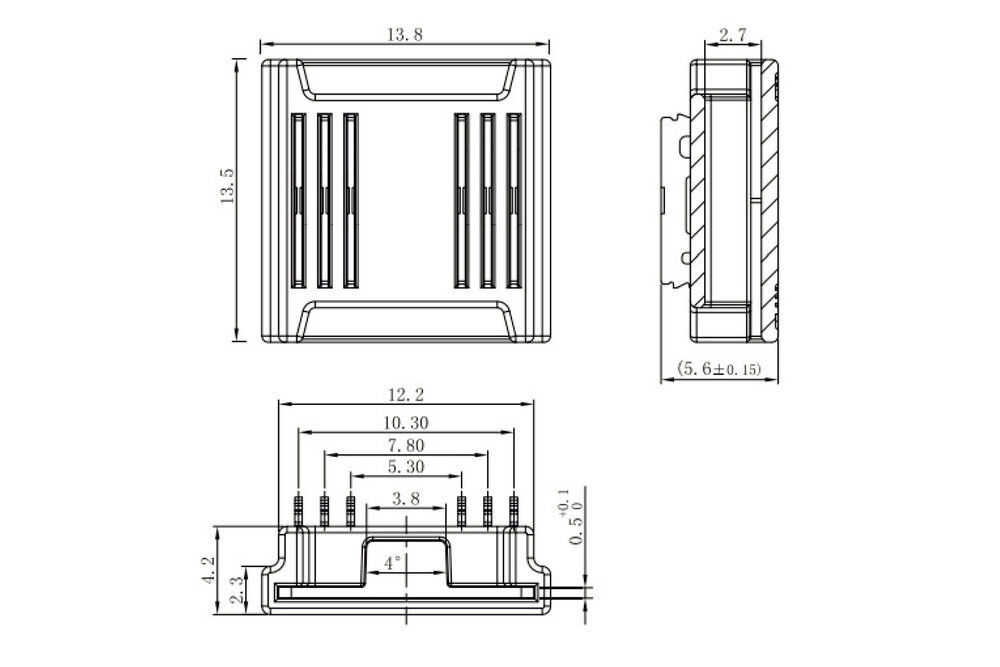

Größe des Steckers:

13.5mm x 13.8mm x 5.6mm (LxBxH) Die Höhe beträgt 4.2mm nach dem Drücken der Metallstecker.Draht: 15CM, 24AWG
