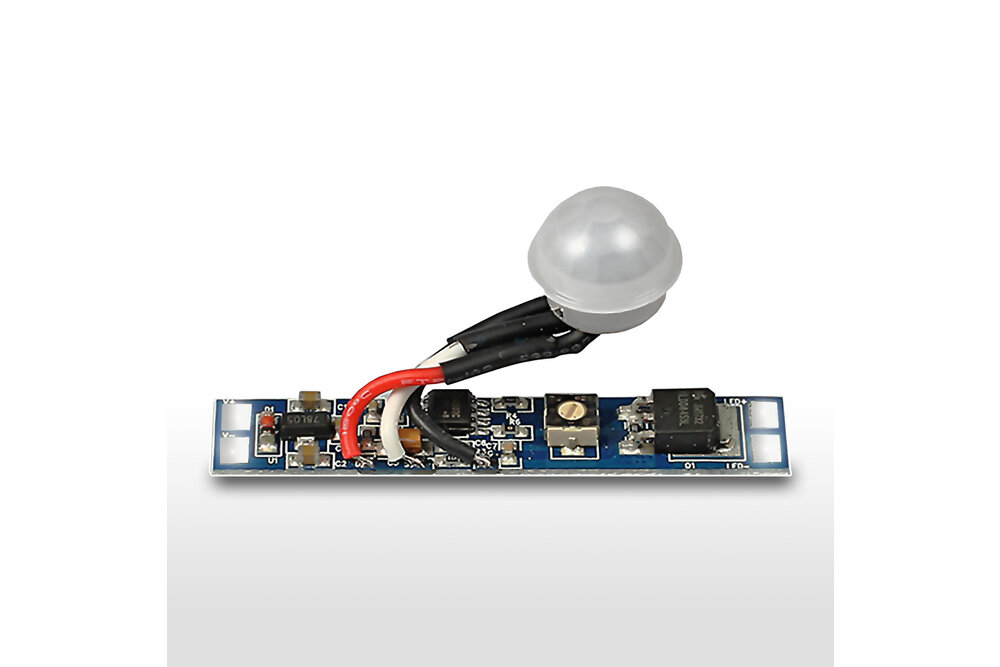

LED-PIR-Bewegungssensor <=2m | 6~70s | 8A 12V-24V | versenktes LED-Profil

LED-Infrarot-PIR-Bewegungssensor zur Erkennung von Handbewegungen in bis zu 2 Metern Entfernung und einem Winkel von 120°. Abschaltverzögerung auf der Platine variabel einstellbar von 6 sec bis 70 sec.
Bei anhaltender Bewegungserkennung bleibt der Sensor eingeschaltet.

Die Eingangsspannung muss der für die LED-Beleuchtung erforderlichen Spannung entsprechen und zwischen 12 und 24 V liegen. Die geschaltete Ausgangsspannung bleibt die gleiche Spannung wie die des Eingangs. Schließen Sie den Sensor also an einen 12- oder 24-Volt-Adapter oder eine Stromversorgung an.

Dieser Sensor kann aufgrund seiner extrem kompakten Bauweise von 1cm x 5,1cm leicht in ein LED-Profil eingebaut werden. Ideal für das automatische Ein- und Ausschalten von LED-Streifen in Profilen an z.B. Küchenschränken, Badezimmerschränken, Spiegeln, etc...

Spezifikationen

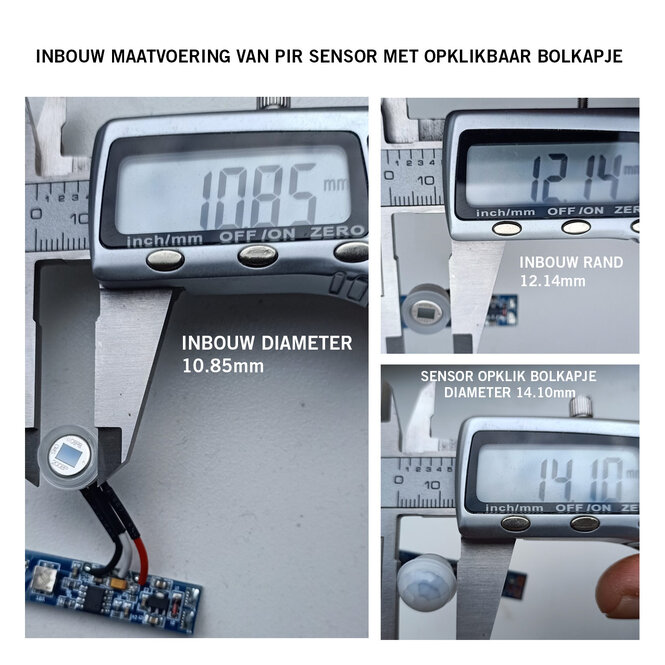

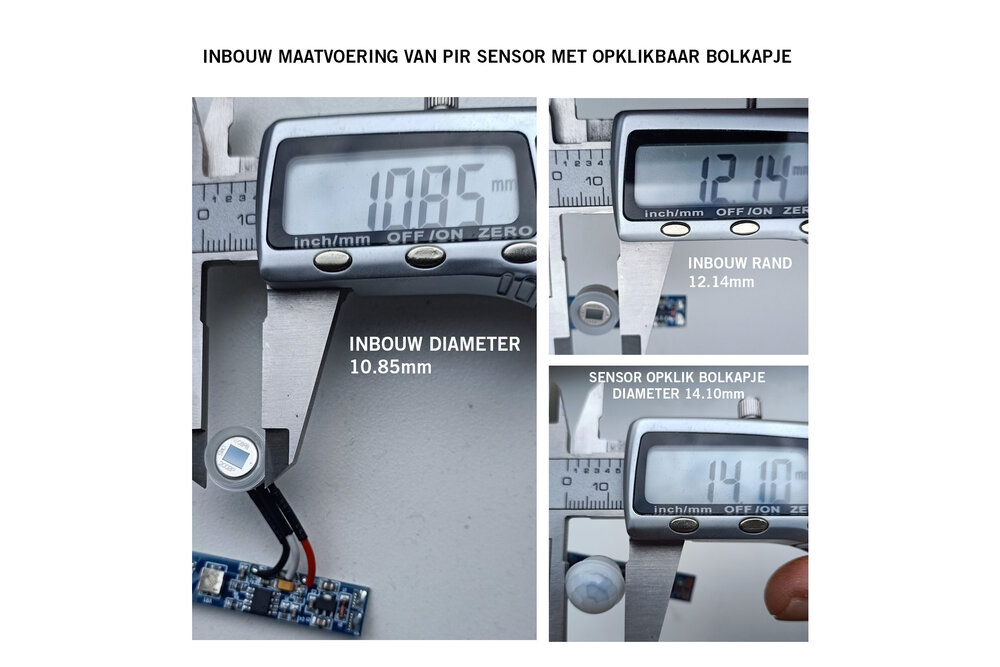

Abmessungen der Leiterplatte: 10x51mm
Abmessungen des Sensors: 11x11mm
Eingangsspannung: 12-24VDC (keine AC-Spannung, sondern DC)
Belastbarkeit: 8A Max (max 96W @12V / 192W @24V)
Erfassungsbereich: <=200cm
Dimmfunktion: Nein
Ausschaltverzögerung: 6-70sec (mit Schraubendreher einstellen, Rechtsdrehung bedeutet kürzere Zeit)


Für beste Ergebnisse:
- Stellen Sie sicher, dass die konvexe Kappe des Sensors oben auf dem Blech oder dem LED-Profil sitzt.

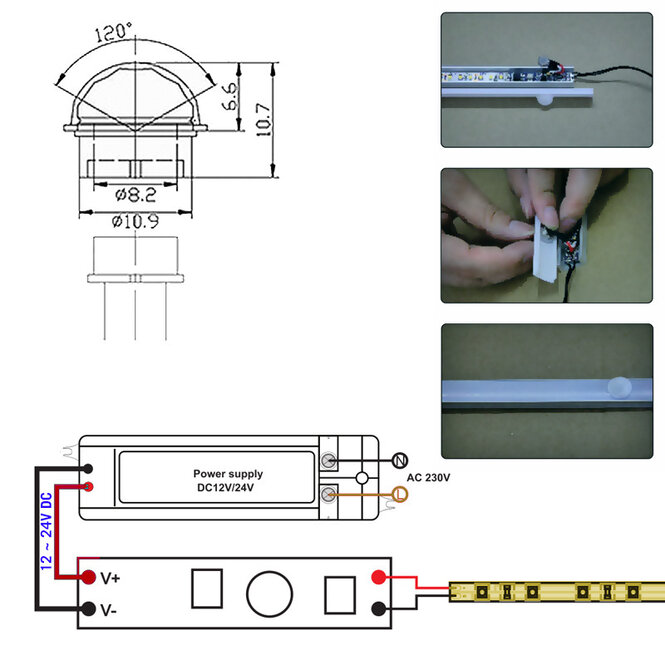

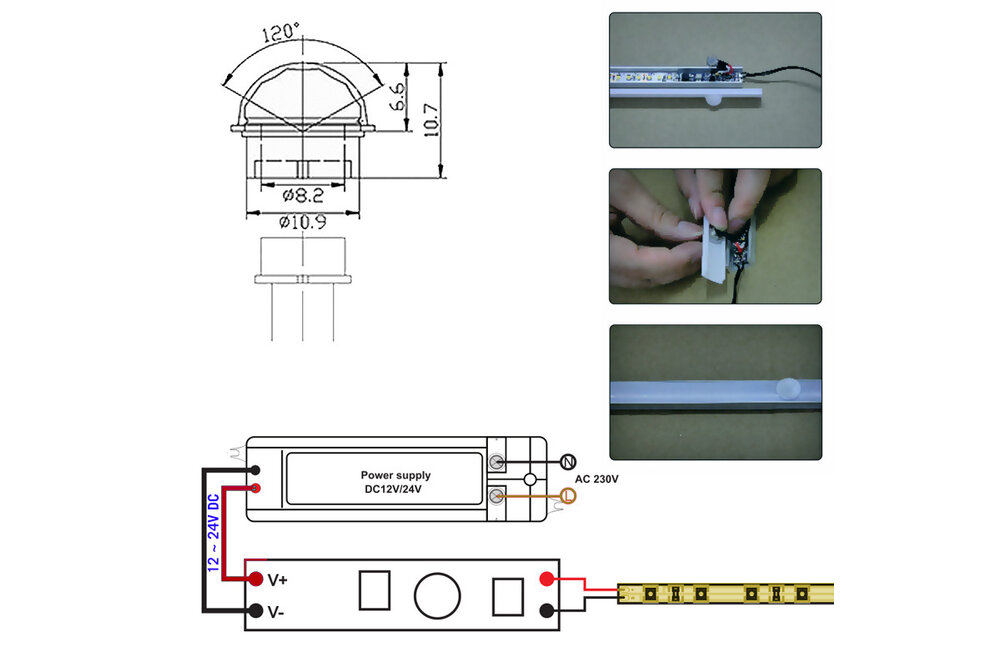

Anschluss:

Löten Sie ein DC-Stromkabel an der Eingangsseite des INPUT an V+ und V-




Löten Sie das LED-Streifenkabel an V+ und V- am AUSGANGInstallation: Entfernen Sie die Kugelkappe vom Sensor und kleben Sie den Sensor durch ein 10 bis 11 mm großes Loch auf die Rückseite eines bis zu 1 mm dicken Plattenmaterials. Kleben Sie die Kugelkappe oben auf das Plattenmaterial, oder wenn das Plattenmaterial < 1 mm ist, können Sie es immer noch auf den Sensorhalter zurückklicken.
