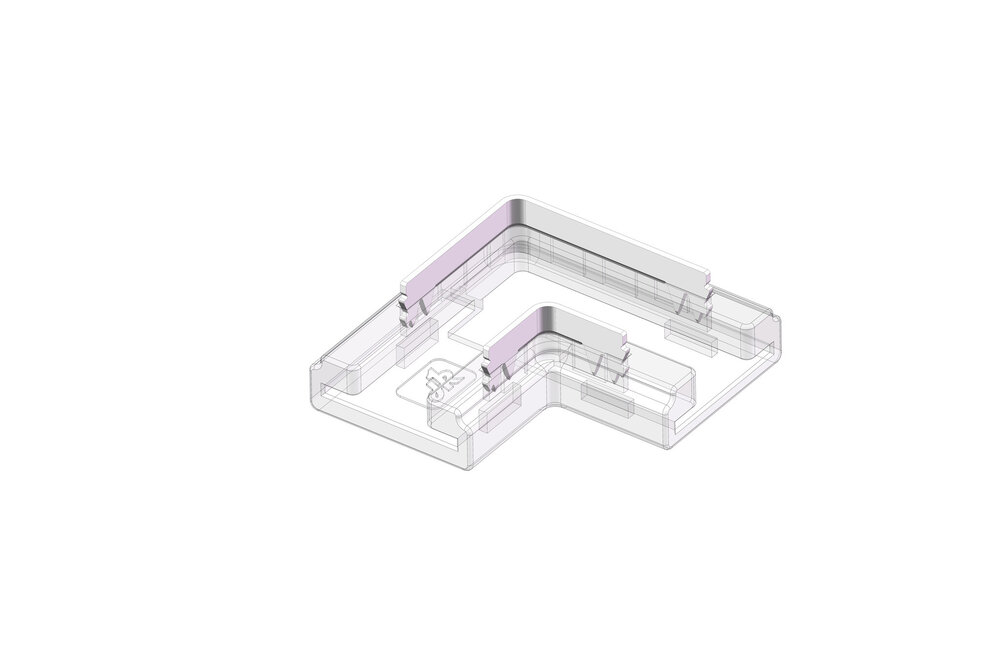

COB LED 90° Winkel L-Verbinder für einfarbige LED-Streifen, lötfrei. Für 8mm LED-Streifen | (L 17.1mm x L 9.8mm x H 5mm)

Wichtig: Bevor Sie die Metallstifte des Verbinders drücken, achten Sie bitte auf die Polarität (Plus und Minus) der 2 LED-Streifen. Der Verbinder ist für den einmaligen Gebrauch, nach dem Drücken der Stifte wird er sich nicht mehr lösen.

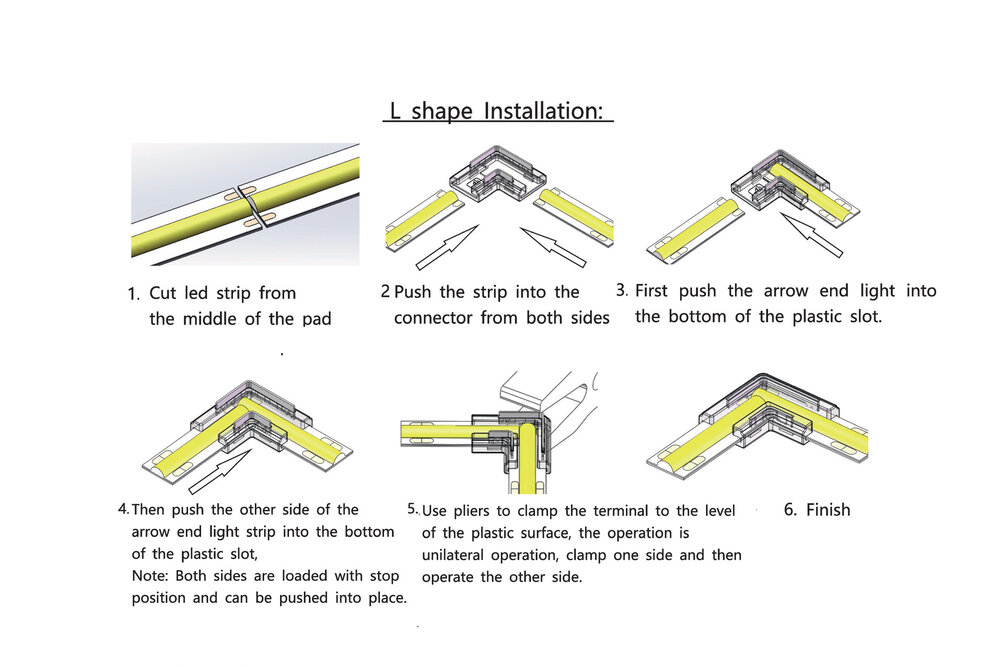

Mit diesem lötfreien Eckverbinder (L 17,1mm x L 9,8mm x H 5mm) können Sie aus zwei weißen LED-Streifenstücken einen rechten 90°-Winkel machen. Stecken Sie die beiden LED-Streifenstücke jeweils auf einer Seite des Verbinders ein und drücken Sie die senkrechten Metallverbindungslaschen am oberen Ende des Verbinders mit einer Zange einzeln in den LED-Streifen.

Hat der LED-Streifen z.B. die Schutzart IP65, entfernen Sie vorsichtig mit einem scharfen Messer einen Teil der Silikonschutzschicht und schieben Sie die abisolierten Kupferkontakte des Streifens in den Verbinder. Es ist jedoch nicht zwingend erforderlich, diese Stecker auf die Kupferkontakte zu drücken, dies kann auch auf dem weißen Teil des Streifens geschehen, da der Kupferstreifen auch unter diesem verläuft.

Achtung!

• Nur geeignet für die 8mm einfarbigen LED-Streifen 8mm der Typen COB/2216/3528
• Berücksichtigen Sie bei der Verwendung eines Profils immer die zusätzliche Breite des Steckers.
• Über diesen Steckverbinder dürfen maximal 6A fließen.
• Dies ist ein PCB-zu-PCB-Verbinder, siehe verwandte Produkte, wenn Sie einen Verbinder suchen, der ein flexibles Kabel von 15cm zwischen zwei Verbindern hat.

• Einmaliger Gebrauch.

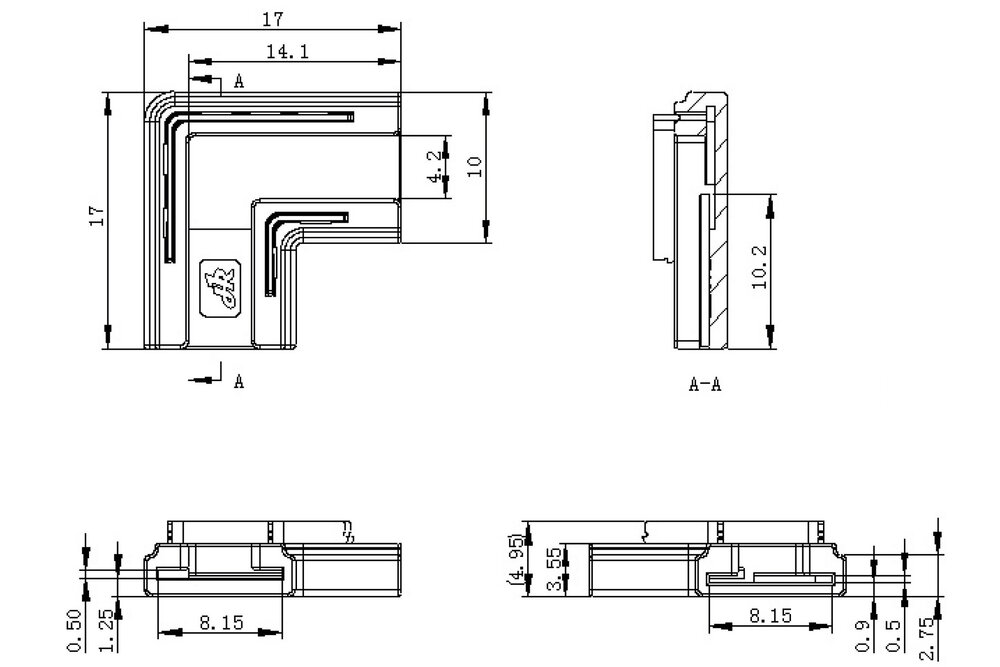

Größe des Steckers:

17,1mm x 9,8mm x 5mm (LxBxH) Die Höhe beträgt 4mm nach dem Drücken der Metallstecker.
