COB LED-Koppler für einfarbige LED-Streifen, lötfrei. Für 8mm LED-Streifen

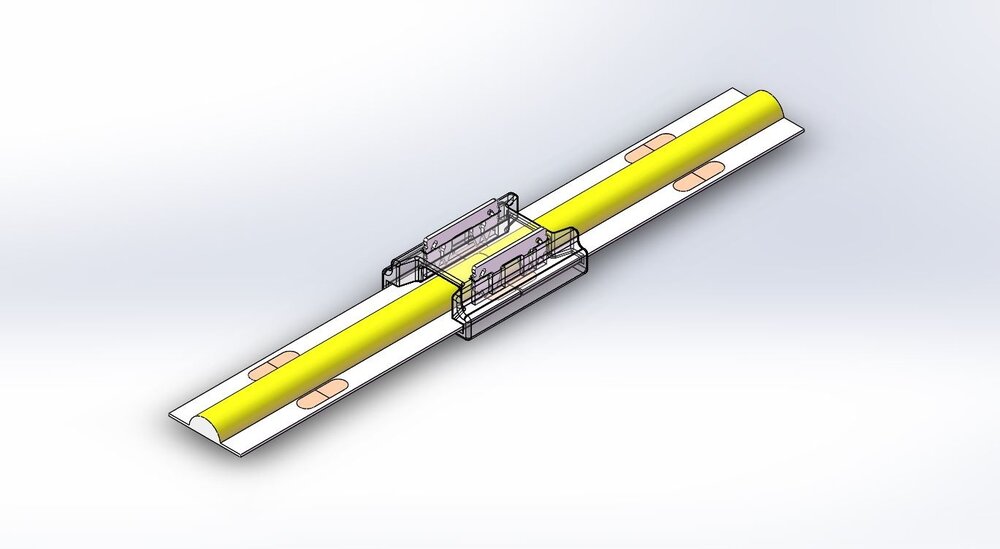

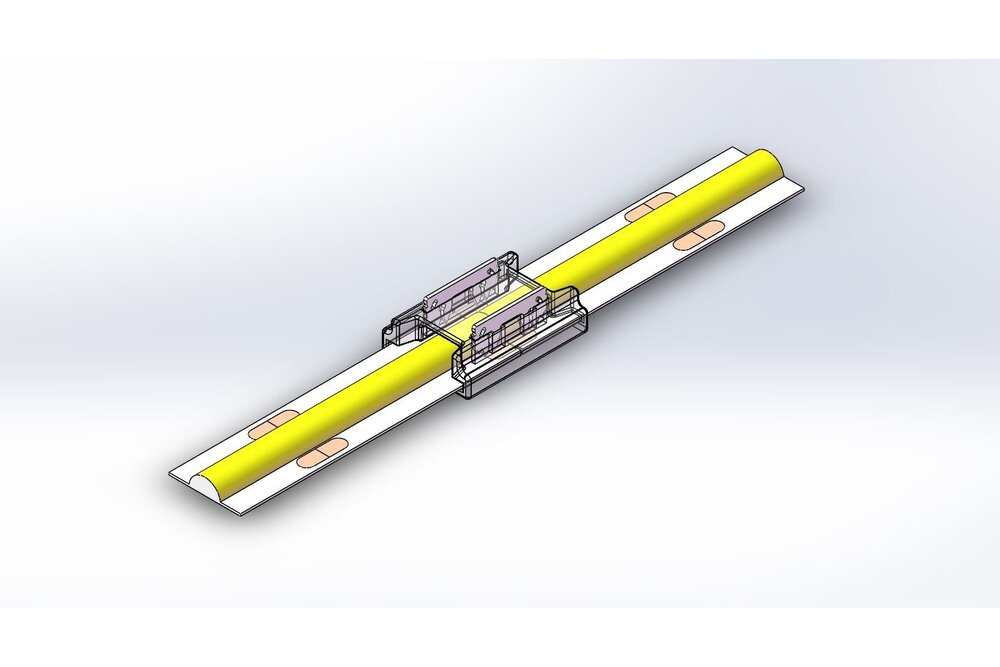

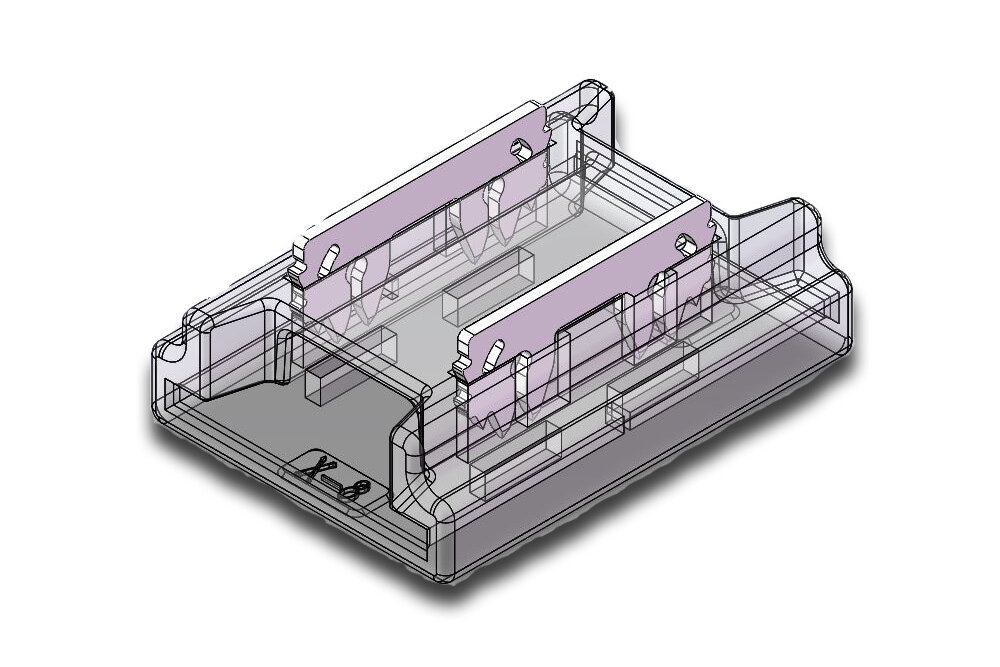

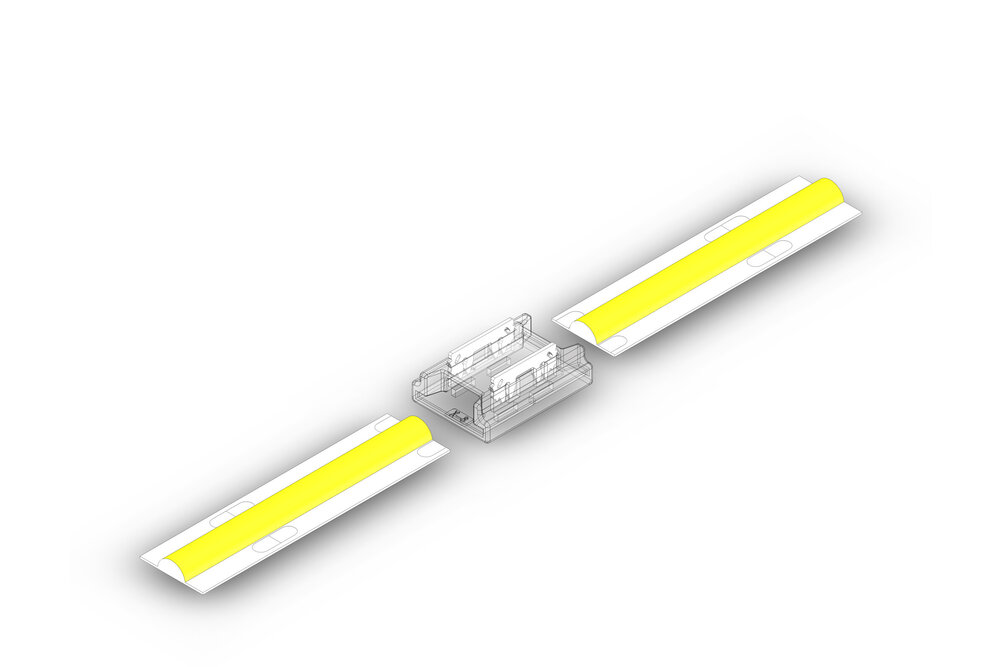

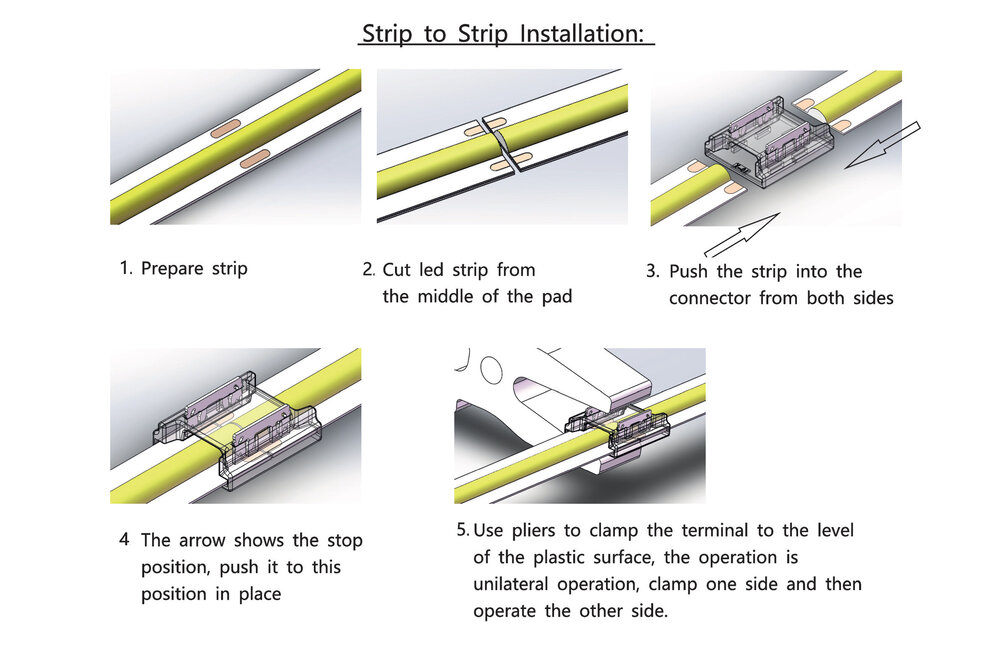

Mit dieser Kupplung können Sie einfach Abschnitte von einfarbigen COB-LED-Streifen verlängern, ohne zu löten. Legen Sie die beiden Stücke LED-Streifen auf je eine Seite des Verbinders und drücken Sie die vertikalen Metallverbindungsplatten am oberen Ende des Verbinders mit einer Zange nacheinander in den LED-Streifen.

WICHTIG: Dieser Vorgang kann nur einmal durchgeführt werden, stellen Sie also sicher, dass die Plus- und Minusseiten beider Streifen auf der gleichen Seite liegen, bevor Sie beginnen.

Wenn der LED-Streifen z. B. die Schutzart IP65 hat, entfernen Sie vorsichtig einen Teil der Silikonschutzschicht mit einem scharfen Messer und schieben Sie die abisolierten Kupferkontakte des Streifens in den Stecker. Es ist jedoch nicht zwingend erforderlich, diese Verbinder auf die Kupferkontakte zu drücken, dies kann auch auf dem weißen Teil des Streifens geschehen, da der Kupferstreifen auch unter diesem verläuft.

Achtung!

• Nur geeignet für die 8mm einfarbigen LED-Streifen 8mm der Typen COB/2216/3528
• Berücksichtigen Sie bei der Verwendung eines Profils immer die zusätzliche Breite des Steckers.
• Über diesen Steckverbinder dürfen maximal 6A fließen.
• Dies ist ein PCB-zu-PCB-Verbinder, sehen Sie sich verwandte Produkte an, wenn Sie einen Verbinder suchen, bei dem der Verbinder auf der einen Seite des LED-Streifens kommt und die andere Seite zum Klemmen von Draht geeignet ist.
• Einmalige Verwendung.

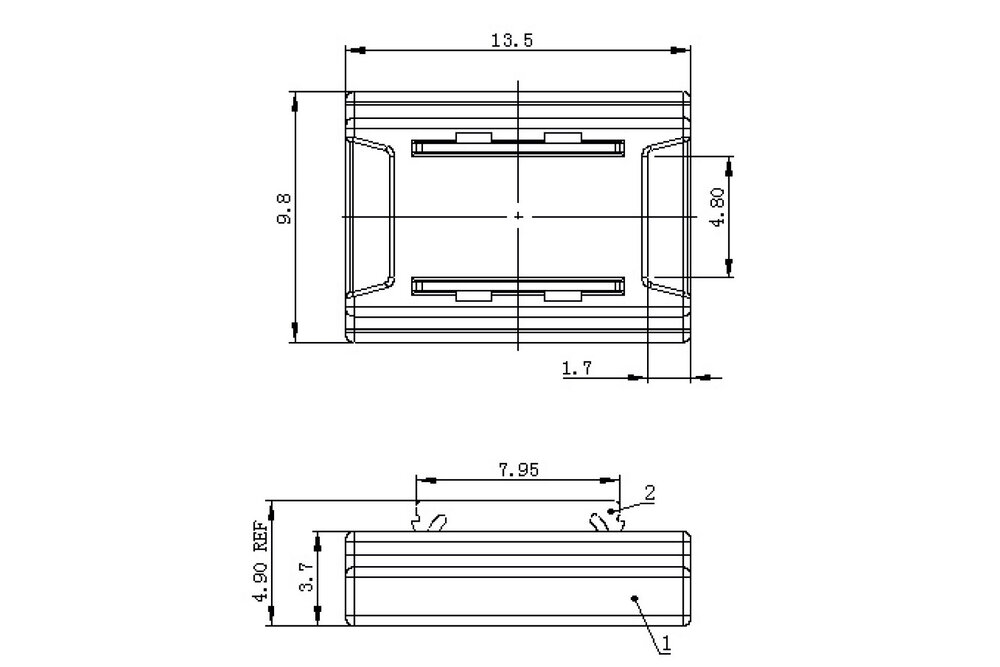

Größe des Steckers:

13,5 mm x 9,8 mm x 5 mm (LxBxH) Die Höhe beträgt 4 mm nach dem Drücken der Metallverbinder.
